Het systeem is uitbreidbaar. In de basisuitvoering bestaat het uit een tot drie jobcomputers. De eerste jobcomputer wordt aan de ISOBUS-contactdoos van de trekker aangesloten.

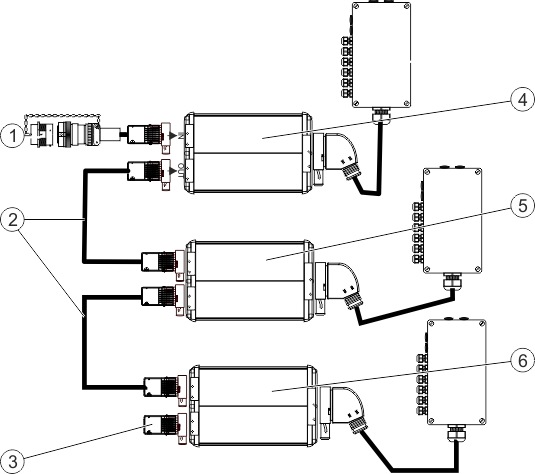

Hoofdsysteem in de uitvoering MIDI 3.0
| Aansluitkabel jobcomputer aan ISOBUS Aansluiting op ISOBUS-contactdoos | Kabellengte - artikelnummers: |
1 m - 3030314301 2,5 m - 3030314601 4 m - 3030314401 5,5 m - 3030314801 | 6,5 m - 3030314001 8,5 m - 3030314201 11 m - 3030314101 14 m - 3030314701 |
| | 0,3 m - 30322355 1,5 m - 30322359 3,2 m - 30322358 4 m - 3032235801 | 6,5 m - 30322357 8 m - 3032235802 10 m - 30322356 14 m - 3032235803 |
| Water- en stofkap of afsluitweerstand. Verder aansluiting van uitbreidingen. | 31300581 - afsluitweerstand wordt met de master-jobcomputer geleverd en hoeft niet afzonderlijk te worden besteld. |
| | |
| | |
| | 30322456 Slave-jobcomputers onderscheiden zich door software en configuratie. De hardware is hetzelfde. |
Bedradingconcept
Om spanningsval te vermijden, monteert u de jobcomputer steeds in de nabijheid van hun stroomverbruikers (met name de actuatoren).
