Bedienungsanleitung - Składanie i rozkładanie belki polowej

Za pomocą tej funkcji można złożyć i rozłożyć belkę polową opryskiwacza.

Obsługa zależy od następujących czynników:

▪: Liczba składanych i rozkładanych części belki polowej.

▪: Rodzaj blokady do składania i rozkładania belki polowej.

▪: Rodzaj opryskiwacza.

Ścieżka

Tak można dostać się do ekranu z tą funkcją:

Budowa belki polowej

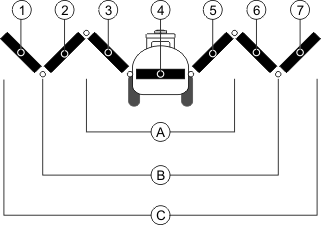

Poniższy rysunek przedstawia budowę belek polowych oraz jak nazywają się poszczególne części belki. Rysunek przedstawia opryskiwacz z siedmioczęściową belką polową, ale to odnosi się również do mniejszych belek polowych.

Feldspritze_Aufbau und Teile des Gestänges_angewinkelt

Części belki polowej w opryskiwaczu

	Trzyczęściowa belka polowa		Część belki polowej: Wewnątrz z lewej
	Pięcioczęściowa belka polowa		Część belki polowej: Część nieruchoma
	Siedmioczęściowa belka polowa		Część belki polowej: Wewnątrz z prawej
	Część belki polowej: Z zewnętrz z lewej		Część belki polowej: Środek z prawej
	Część belki polowej: Środek z lewej		Część belki polowej: Z zewnątrz z prawej

Ilustracja

Ekran

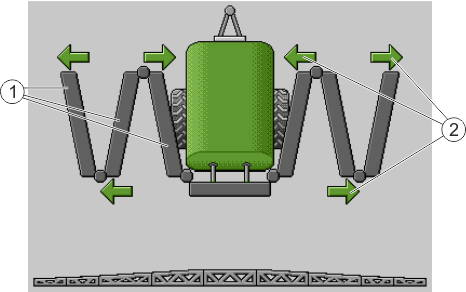

Widok belki polowej na ekranie „Składanie belki”

	Rozkładane części belki polowej
	Symbol: Część belki polowej jest składana lub rozkładana Strzałki pojawiają się przy składanych częściach belki polowej i wskazują kierunek ruchu.

Symbol	Znaczenie
	Belka znajduje się na wysokości czujnika wyciągu szynowego. Wymagania: Czujnik wyciągu szynowego jest zamontowany.

Symbole funkcji

Na poniższej ilustracji widać, w jaki sposób siedmioczęściowa belka polowa jest przedstawiana na symbolach funkcji.

	Strzałka kierunku Strzałka do wewnątrz oznacza: składanie Strzałka na zewnątrz oznacza: rozkładanie
	Szare części belki polowej nie są składane/rozkładane przy pomocy tego symbolu funkcji
	Białe części belki polowej są składane/rozkładane przy pomocy tego symbolu funkcji

Korzystaj z poniższych przycisków funkcji, aby obsłużyć tą funkcję:

Funkcja	Trzyczęściowa belka polowa	Pięcioczęściowa belka polowa	Siedmioczęściowa belka polowa
Symetryczne składanie belki polowej wewnątrz
Symetryczne rozkładanie belki polowej wewnątrz
Symetryczne składanie belki polowej pośrodku
Symetryczne rozkładanie belki polowej pośrodku
Rozkładanie belki polowej na zewnątrz w lewo
Rozkładanie belki polowej na zewnątrz w prawo
