Instrukcja obsługi – SPRAYER-Controller 3.0

Geometria przy opryskiwaczach z dwoma komputerami roboczymi

Musisz zmierzyć i wprowadzić następujące odstępy:

▪: W głównym komputerze roboczym: odstępy między główną belką polową, osią a punktem zawieszenia.

▪: W dodatkowym komputerze roboczym: odstęp między główną belką polową (CRP_2) a dodatkową belką polową.

W systemach z jednostronnie rozkładaną, dodatkową belką polową musisz także wprowadzić odstęp DRP_Y:

▪: Belka polowa znajduje się tylko po lewej stronie: 0 cm

▪: Belka polowa po prawej stronie: szerokość robocza belki polowej w cm

Instrukcja

W ten sposób wprowadzisz geometrię opryskiwacza w głównym komputerze roboczym:

þ: W głównym komputerze roboczym zaznaczyłeś drugi łącznik.

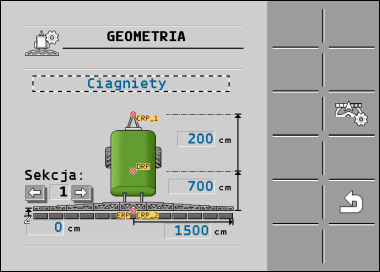

1.: Przejdź do ekranu „Geometria” w aplikacji głównego komputera roboczego:
> > > >

⇨: Pojawia się następujący ekran:

⇨: Na rysunku znajdują się dwa czerwone punkty: CRP_1 – punkt zawieszenia; DRP – oś; CRP_2 – punkt pracy głównej belki polowej. Z tego punktu musisz także później zmierzyć odstęp do drugiej belki polowej.

2.: W wierszu nad rysunkiem ustaw odpowiedni typ opryskiwacza.

3.: Wprowadź zmierzone wartości.

Instrukcja

W ten sposób wprowadzisz geometrię opryskiwacza w dodatkowym komputerze roboczym:

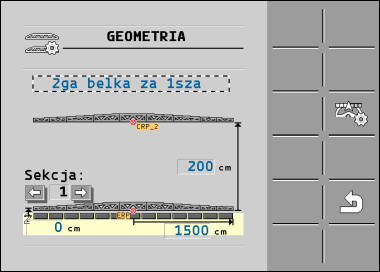

1.: Przejdź do ekranu „Geometria” w aplikacji dodatkowego komputera roboczego:
> > > >

⇨: Pojawia się następujący ekran:

⇨: Czerwony punkt CRP_2 oznacza pierwszą belkę polową.

2.: W wierszu nad rysunkiem wybierz, czy druga belka polowa ma się znajdować przed pierwszą belką polową czy za nią (patrząc w kierunku jazdy): „2ga belka za 1sza” lub „2ga belka przed 1sza”

3.: Zmierz odstęp między CRP_2 a drugą belką polową (ERP) i wprowadź.
