Korzystanie z komputera roboczego podczas prac polowychSterowanie belką polowąPrzechylanie belki polowej podczas odzwierciedlania kąta poziomu


Przechylanie belki polowej podczas odzwierciedlania kąta poziomu

Niniejsza funkcja zapewnia wsparcie podczas prac na pochylonym terenie.



Sposób działania



Podczas prac na zboczu belka polowa jest przechylona. Funkcja zapisuje kąt przechylenia.
Po momencie zawracania, gdy opryskiwacz jedzie w przeciwnym kierunku, następuje odzwierciedlenie kąta poziomu.

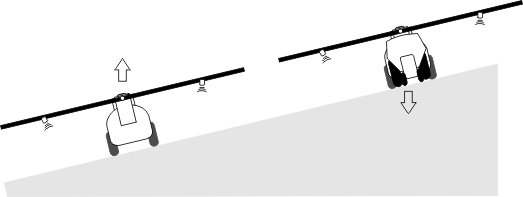

 Darstellung Hang spiegeln
Podczas zawracania na zboczu naciśnij przycisk, aby przechylić belkę w przeciwnym kierunku.



Korzystaj z poniższych przycisków funkcji, aby obsłużyć tą funkcję:

Symbol funkcji
Znaczenie
 FS_JR3_Hang spiegeln
Aktywuje funkcję. Przy każdym naciśnięciu zmienia się pozycja docelowa belki polowej (biała strzałka).
 FS_JR3_Neigen nach rechts  FS_JR3_Neigen nach links
Przechyla ręcznie belkę polową. Naciśnięcie powoduje zakończenie automatycznego odzwierciedlenia kąta poziomu.




Ilustracja


Aktualne ustawienie jest wyświetlane na ekranie roboczym nad belką polową, jeżeli funkcja jest aktywna.

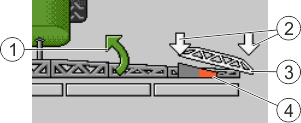

 MAZ_Hang Spiegeln - Symbole - Bedeutung
 1
Aktualny kierunek ruchu belki polowej.
 3
Aktualne położenie belki polowej.
 2
Pozycja docelowa belki polowej.
 4
Aktualny kąt czujnika kątowego przy siłowniku przechylenia.

Poniższe symbole mogą zostać wyświetlone w zależności od konfiguracji:

Przykłady
Symbol
Znaczenie
 SY_Hang waagerecht_Pfeile nach unten
Biała strzałka: pozycja docelowa jest pozioma.
Czujnik kątowy: pozycja pozioma jest osiągnięta.
 SY_JR3_Hang R_keine Pfeile
Belka polowa jest pochylona w prawo. Funkcja jest nieaktywna.
 SY_JR3_Hang R_Pfeile L runter Pfeil R hoch
Belka polowa jest pochylona w prawo. Powinna jednak zostać automatycznie pochylona w lewo. System porusza belkę polową w tym kierunku.
Aktualna pozycja: Belka polowa pochylona w prawo
Pozycja docelowa: pochylenie w lewo.
Odzwierciedlenie zbocza: aktywne
 SY_JR3_Hang_Zwei Pfeile nach Unten
Belka polowa jest pochylona w prawo. Powinna jednak zostać automatycznie poruszona w poziomie. System porusza belkę polową w tym kierunku.



Instrukcja



þ
Przeprowadzono kalibrację czujnika kątowego siłownika przechylenia (czujnik kątowy przechyleń).
1.
Przejedź opryskiwaczem poprzecznie do przechylenia zbocza.
2.
Ustaw belkę polową równolegle do zbocza.
3.
 FS_JR3_Hang spiegeln – naciśnij w uwrociu przed manewrem zawracania.
⇨
Aktualny kąt jest zapisywany.
⇨
 SY_JR3_Hang_Zwei Pfeile nach Unten – pojawiają się dwie białe, wskazujące na dół strzałki.
⇨
System ustawia belkę polową w kierunku poziomym.
⇨
Podczas ruchu belki polowej pojawia się na ekranie roboczym zielona strzałka.
⇨
Jeżeli belka polowa jest poziomo, pojawia się symbol  SY_Hang waagerecht_Pfeile nach unten.
4.
Zawróć dopiero, gdy belka polowa jest poziomo.
5.
 FS_JR3_Hang spiegeln – naciśnij raz po manewrze zawracania.
⇨
Komputer roboczy przechyla belkę polową w przeciwnym kierunku, aż poprzednio zapisany kąt zostanie osiągnięty po drugiej stronie.
⇨
Podczas ruchu belki polowej pojawia się na ekranie roboczym zielona strzałka.
⇨
Funkcja zostaje wyłączona, jeżeli ręcznie zmieniasz przechylenie belki polowej.
