Bedienungsanleitung - Ekran roboczy

Ekran roboczy jest zawsze wyświetlany podczas pracy i informuje o stanie opryskiwacza.

Ekran roboczy jest podzielony na kilka obszarów. W każdym obszarze wyświetlane są informacje dotyczące poszczególnych tematów.

Producent opryskiwacza może podczas konfiguracji komputera roboczego zmienić obszary dla modelu opryskiwacza. W związku z tym poniższa grafika przedstawia jedynie przegląd w wersji standardowej.

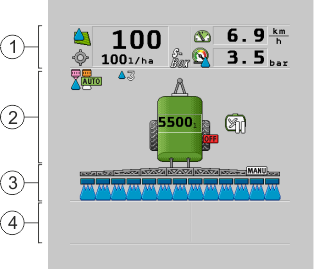

Obszary ekranu roboczego

	Obszar „Dane oprysku”		Obszar „Belka polowa”
	Symbole na ikonce maszyny		Symbole obok ikony maszyny

Z następnych rozdziałów dowiesz się jakie informacje znajdziesz w poszczególnych obszarach.

Symbole funkcji na ekranie roboczym

Obok ekranu roboczego pojawiają się symbole funkcji, których dotknięcie powoduje wykonanie funkcji. Ich pozycja i obsługa zależą od rodzaju terminalu ISOBUS.

W poniższej tabeli przedstawiono znaczenie symboli funkcji na ekranie roboczym.

Symbol funkcji	Funkcja
	Otwiera ekran „Wyniki”.
	Otwiera ekran „Parametry”.
	Otwiera ekran „Napełnianie”.
	Otwiera ekran „Składanie belki”.
	Przełącza między ręczną a automatyczną regulacją dawki.
	Otwiera ekran z funkcją dodatkową.
	Uruchamia i kończy kierowanie dyszlem (lub osią).
	Przełącza między dwoma płaszczyznami symboli.
	Wskazuje następną stronę z symbolami funkcji.
