Kalibracja przepływomierza metodą litrażowania



Sposób działania


Podczas kalibracji metodą litrażowania ze zbiornika wypryskuje się dużą ilość wody.
W tym czasie przepływomierz liczy impulsy.
Po zakończeniu oprysku należy wprowadzić na ekranie ilość wypryskanej cieczy.
Komputer oblicza liczbę impulsów na litr cieczy.


OSTRZEŻENIE
Środki ochrony roślin lub ich pozostałości
Niebezpieczeństwo zatrucia lub skażenia
1.
Przed kalibracją należy dokładnie wyczyścić zbiornik. Opryskiwacz nie może zawierać żadnych środków ochrony roślin lub ich pozostałości.
2.
Podczas kalibracji korzystaj wyłącznie z czystej wody.
3.
Noś przepisowe ubranie ochronne.



Instrukcja



þ
Wszystkie sekcje są zaznaczone.
þ
Tryb ręczny jest aktywny (na ekranie roboczym w obszarze „danych oprysku” pojawia się symbol  SY_JR3_Regelung manu).
þ
Pojemnik jest wypełniony czystą wodą. Potrzebujesz kilkuset litrów czystej wody.
þ
Masz możliwość zważenia ciągnika z opryskiwaczem albo potrafisz zmierzyć ilość wypryskanej wody inną metodą.
þ
Pompa jest włączona.
1.
Upewnij się, że spełniłeś wszystkie wymagania.
2.
Zważ zbiornik.
3.
Przejdź do ekranu „KALIBRACJA”:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

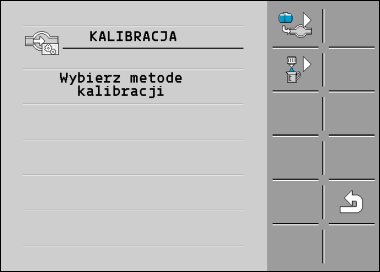

Pojawia się następujący ekran:

4.
 FS_JR3_Tankmethode – wybierz metodę litrażowania.
⇨

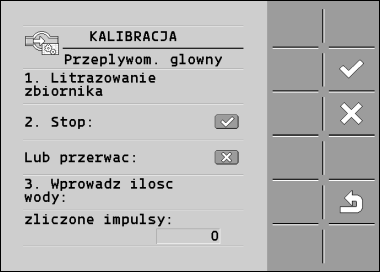

Pojawia się następujący ekran:

5.
 FS_JR3_Regelung EIN AUS – rozpocznij aplikację.
⇨
Podczas aplikacji na ekranie „KALIBRACJA – Przepływom. główny” komputer wyświetla impulsy.
6.
Wypryskaj kilkaset litrów cieczy. Nie opróżniaj całego zbiornika. W ten sposób unikniesz tworzenia się bąbelków powietrza, które mogą sfałszować wynik.
7.
 FS_JR3_Regelung EIN AUS – zatrzymaj aplikację.
⇨
Aplikacja zostaje zakończona.
⇨
Na ekranie nie są liczone impulsy.
8.
 FS_JR3_OK – zatrzymaj kalibrację.
9.
Zważ zbiornik.
10.
Wprowadź ilość wypryskanej cieczy w wierszu „Ilość wody”.
11.
 FS_JR3_Zurück einfach – opuść ekran.
⇨
Skalibrowałeś przepływomierz metodą litrażowania.
