Instrukcja obsługi – SPRAYER-Controller 3.0

Kalibracja przepływomierza metodą "wypływ z rozpylaczy"

Podczas kalibracji przepływomierza metodą wypływu z rozpylaczy mierzysz, ile wody wypryskiwanej jest przeciętnie z jednego rozpylacza w określonym czasie.

Sposób działania

Podczas kalibracji tą metodą musisz zaaplikować czystą wodę na całej szerokości roboczej oraz za pomocą kubka z podziałką zmierzyć zaaplikowaną ilość w różnych rozpylaczach.

W tym czasie przepływomierz liczy impulsy.

Po zakończeniu aplikacji musisz wprowadzić, ile wody zostało przeciętnie zaaplikowane przez rozpylacz na minutę.

Komputer oblicza liczbę impulsów na litr cieczy.

		OSTRZEŻENIE
	Środki ochrony roślin lub ich pozostałości Niebezpieczeństwo zatrucia lub skażenia 1. Przed kalibracją należy dokładnie wyczyścić zbiornik. Opryskiwacz nie może zawierać żadnych środków ochrony roślin lub ich pozostałości. 2. Podczas kalibracji korzystaj wyłącznie z czystej wody. 3. Noś przepisowe ubranie ochronne.

Instrukcja

þ: Przygotowałeś kubek z podziałką, którym zmierzysz wypryskaną ilość.

þ: Przygotowałeś stoper do odmierzania minuty.

þ: Wszystkie sekcje są wstępnie wybrane, a opryskiwacz może dokonać aplikacji na całej szerokości roboczej.

þ: Pojemnik jest wypełniony czystą wodą.

þ: Ustawiona szerokość robocza jest poprawna.

þ: Ilość rozpylaczy w każdej sekcji i liczba sekcji są poprawnie ustawione.

1.: Upewnij się, że spełniłeś wszystkie wymagania!

2.: Przejdź do ekranu „KALIBRACJA”:
> > >

⇨: Pojawia się następujący ekran:

3.: – wybierz metodę rozpylania.

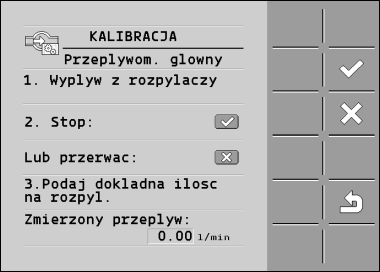

⇨: Pojawia się następujący ekran:

⇨: W wierszu „Zmierzony przepływ” pojawia się aktualny przepływ.

4.: – rozpocznij aplikację.

5.: Podejdź do rozpylacza i przez 60 sekund zbieraj wodę do kubka z podziałką.

6.: Zanotuj zebraną ilość wody.

7.: Powtórz ostatnie dwa kroki na kilku rozpylaczach.

8.: Oblicz średnią ilość i zanotuj.

9.: – zatrzymaj aplikację.

⇨: Aplikacja zostaje zakończona.

10.: – zatrzymaj kalibrację.

⇨: W wierszu „3.Podaj dokladna ilosc na rozpyl.” pojawia się pole do wprowadzania danych.

11.: Wprowadź przeciętną zaaplikowaną ilość w litrach.

12.: – opuść ekran.

⇨: Wartość parametru „Imp. – przepływ główny” zostaje zaktualizowana.

⇨: Skalibrowałeś przepływomierz metodą wypływu z rozpylaczy.
