Bedienungsanleitung - Konfiguracja rozpylaczy krańcowych

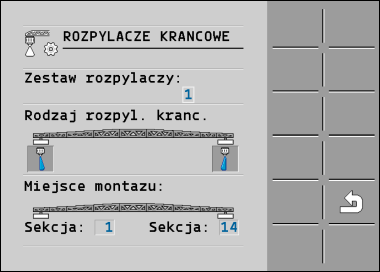

Ekran do konfiguracji rozpylaczy krańcowych

	Parametr „Zestaw rozpylaczy”		Aktualnie wybrana para rozpylaczy krańcowych
	Rozpylacze krańcowe, strona lewa i prawa
	Miejsce montażu lewego i prawego rozpylacza krańcowego

Parametr „Zestaw rozpylaczy”

Za pomocą parametru „Zestaw rozpylaczy” możesz zdefiniować do trzech zestawów rozpylaczy krańcowych. Dla każdego zestawu możesz zdefiniować miejsce montażu i odpowiedni symbol dla ekranu roboczego.

Znaczenie symboli

Symbol	Znaczenie
	Brak rozpylacza
	Rozpylacz asymetryczny zawężający
	Rozpylacz asymetryczny rozszerzający

Instrukcja

Tak skonfigurujesz tryby rozpylaczy krańcowych:

1.: Wywołaj ekran z ustawieniami rozpylaczy krańcowych:
> >

⇨: Pojawia się następujący ekran:

2.: W wierszu „Zestaw rozpylaczy” ustaw, dla jakiego zestawu rozpylaczy krańcowych chcesz dokonać ustawień. Na przykład „2”:

⇨: na ekranie pojawią się zapisane ustawienia.

3.: Wybierz jeden z symboli rozpylacza pod symbolem belki polowej.

4.: Wybierz żądany rodzaj rozpylacza krańcowego.

⇨: Pojawia się alarm. Komunikat ten informuje, że należy zrestartować komputer roboczy, aby zmiany były skuteczne. Nie uruchamiaj od razu komputera roboczego. Najpierw dokonaj pozostałych ustawień.

5.: W „Miejscu montażu” wprowadź sekcje, przy których są zamontowane rozpylacze krańcowe.

6.: Zrestartuj komputer roboczy.
