Steropwanie zaczepianym narzędziem na zboczu.

Podczas prac na zboczu możesz skorzystać funkcji "kontrowanie kierownicy na zboczu".

Sposób działania

Jeśli aktywujesz funkcję "kontrowanie kierownicy na zboczu", będziesz mógł przesunąć tor jazdy narzędzia w lewo lub w prawo. Kierunek w którym należy przesunąć tor jazdy zależy od tego, czy zbocze znajduje się z lewej czy z prawej strony.

Celem funkcji "kontrowanie kierownicy na zboczu" jest uniknięcie sytuacji, w której ciągnięta maszyna porusza się po zboczy ukośnie do kierunku jazdy.

Sterowanie zaczepianym narzędziem na zboczu.

	Bez TRAIL-Control		TRAIL-Control z kierowaniem czopem osi
	TRAIL-Control z kierowaniem dyszlem

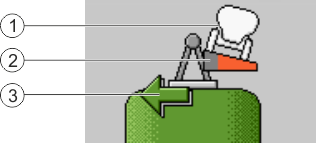

Kierowanie w górę zbocza

	Kierunek przechylenia
	Stopień przechylenia. Zmierzony przez czujnik przechyleń. Na płaski podłożu musi tutaj pojawić się symbol , jeżeli funkcja jest aktywna. Jeżeli jest inaczej, czujnik przechyleń nie jest skalibrowany. Czujnik przechyleń jest kalibrowany podczas kalibracji TRAIL-Control. Powtórz tę czynność, jeżeli należy skalibrować czujnik przechyleń.
	Kierunek sterowania systemem. Podczas jazdy system tak długo kieruje urządzenie rolnicze w górę zbocza, aż nie nastąpi osiągnięcie żądanego kąta. Następnie strzałka gaśnie.

Instrukcja

W ten sposób aktywujesz funkcję „Kontrowanie kierownicy na zboczu”:

1.: Przejdź do ekranu „TRAIL-Control”:
>
lub
>

2.: – aktywuj lub dezaktywuj funkcję:

⇨: Na ekranie widać, czy funkcja jest aktywna:
– funkcja aktywna
– funkcja nieaktywna

Używanie kontrowania kierownicy na zboczu w trybie automatycznym

Kiedy pracujesz a trybie automatycznym, narzędzie zaczepiane jest sterowane automatycznie.

Instrukcja

W ten sposób kierujesz w górę zbocza w trybie automatycznym:

þ: Urządzenie rolnicze jest wyposażone w czujnik przechyleń.

þ: Czujnik przechyleń został podłączony podczas kalibracji TRAIL-Control. Pozycja czujnika nie została zmieniona.

þ: Tryb automatyczny jest aktywny.

þ: Funkcja „Kierowanie w zbocze” jest aktywna.

þ: Pojazd wraz z urządzeniem rolniczym porusza się po zboczu.

1.: , lub , – skieruje urządzenie rolnicze ręcznie w odpowiednią pozycję za ciągnikiem.

⇨: Na ekranie roboczym pojawia się symbol . Czerwony kolor oznacza zadaną pozycję czujnika kątowego przy dyszlu.

⇨: Za każdym razem, gdy dotkniesz przycisku funkcji, trójkąt staje się mniej lub bardziej czerwony.

⇨: TRAIL-Control spróbuje skierować urządzenie rolnicze w tę pozycję, aż ponownie dokonasz ręcznej korekty pozycji.

2.: Po zawracaniu, gdy zbocze znajduje się po drugiej stronie urządzenia rolniczego, kąt jest kopiowany na drugą stronę.

Używanie kontrowania kierownicy na zboczu w trybie ręcznym

W trybie ręcznym trzeba kierować zaczepione narzędzie ręcznie w górę wzniesienia. Możesz przy tym sam zdecydować czy narzędzie ma poruszać się śladem ciągnika czy obok niego.
