Obszar wskaźnik belki
Na wskaźniku belki znajdziesz następujące informacje:
- ▪
- Liczba sekcji
- ▪
- Które sekcje są wstępnie wybrane lub rozłączone
- ▪
- Które sekcje pryskają
Ilustracja
Poniższe ilustracje pokazują, jak mogą być przedstawiane sekcje:

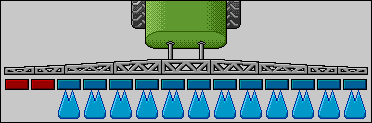

Sekcje 1 i 2 są zamknięte i nieaktywne.
Sekcje 1 i 2 są zamknięte. Wszystkie inne sekcje są otwarte i opryskują.
Jeżeli aplikacja SECTION-Control jest aktywna, pojawia się dodatkowo czerwono-niebieski symbol SECTION-Control.
Jeżeli praca według aplikacji SECTION-Control jest niemożliwa, symbol ten jest czerwony.
Każdy czworokąt pod symbolem belki polowej odpowiada zaworowi sekcji.
Stany sekcji
Jeżeli aplikacja SECTION-Control ma automatycznie sterować pracą sekcji , upewnij się, że sekcje nie są dezaktywowane za pomocą sterownika (S-Box) lub joysticka. W takim przypadku sekcja byłaby oznaczona czerwonym krzyżykiem i pozostałaby zamknięta.
Stany sekcji z SECTION-Control i z S-Box
Przy opryskiwaczach z EDS (sterowanie pojedynczymi rozpylaczami) nie ma zaworów sekcji. Sekcja składa się z kilku rozpylaczy, które są załączane przez moduły EDS. Symbol sekcji jest dzielony na kilka segmentów. Każdy segment odpowiada jednemu rozpylaczowi.
Stany sekcji z EDS
