Przed zakupem rozpylacza należy sprawdzić możliwe ilości wypływu.

Aby możliwa była płynna wymiana rozpylaczy w trybie Vario, zakresy mocy zamontowanych rozpylaczy muszą się na siebie nakładać. Oznacza to, że przy każdym ciśnieniu musi być możliwe wybranie pasującego rozpylacza. Jednocześnie rozpylacze muszą być wybrane w taki sposób, aby umożliwiały wszystkie ilości wypływu, które powinny być opryskiwane za pomocą opryskiwacza.

Podczas wyboru rozpylaczy należy przestrzegać, co następuje:

▪: W trybie Vario komputer roboczy musi być w stanie aktywować każdy pojedynczy rozpylacz i każdą kombinację rozpylaczy.

▪: Wybór rozpylaczy wpływa na możliwe ilości wypływu i prędkości robocze. Aby korzystać z funkcji Vario, te trzy parametry muszą być wzajemnie dopasowane.

▪: W trybie Vario wszystkie ilości wypływu muszą być możliwe w następującym zakresie: od najniższej ilości wypływu przy zastosowaniu najmniejszego rozpylacza przy najmniejszym ciśnieniu aż do najwyższej ilości wypływu przy jednoczesnym załączaniu wszystkich rozpylaczy w najwyższym ciśnieniu.

W zakresie wyboru rozpylacza pomocna jest grafika w aplikacji komputera roboczego. Grafika pokazuje zakresy mocy wybranych rozpylaczy. Dzięki temu przed każdym zamówieniem rozpylaczy można sprawdzić kombinacje rozpylaczy.

Instrukcja

W ten sposób dowiesz się, czy planowana kombinacja rozpylaczy jest prawidłowa:

1.: Aktywuj tryb Vario.

2.: Na ekranie „Rozpylacze” ustaw żądane rozpylacze.

3.: – aktywuj asystenta rozpylaczy.

4.: W asystencie rozpylaczy wprowadź przewidziany zakres ciśnienia i przewidzianą prędkość roboczą.

5.: – wskaż możliwe dawki. Na rysunkach poniżej tej instrukcji pracy znajdziesz wyjaśnienie do wskaźników.

6.: Zamontuj tylko te rozpylacze, które pozytywnie przeszły kontrolę przez komputer roboczy i podczas konfiguracji których nie pojawia się żaden komunikat o błędzie.

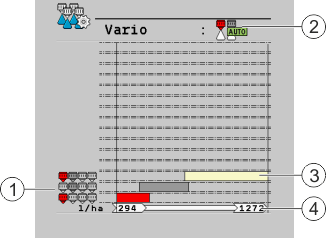

Możliwe zakresy rozpylaczy w kolorze czerwonym i szarym, w zakresie ciśnienia od 2 do 6 barów

	Tutaj widzisz, dla jakiej kombinacji rozpylaczy ma zastosowanie pasek.		Pasek z żądanymi ilościami wypływu. Pasek rozpoczyna się od najniższego ciśnienia i kończy się przy najwyższym ciśnieniu.
	Aktualny stan funkcji. Tutaj: tryb Vario aktywny.		Minimalna i maksymalna dawka cieczy dla wszystkich kombinacji rozpylaczy.

Jeżeli istnieją dawki, które nie są możliwe przy danej kombinacji rozpylaczy, wskaźnik migocze na czerwono/żółto:

Możliwe zakresy rozpylaczy w kolorze czerwonym i zielonym, w zakresie ciśnienia od 1 do 6 barów

Wskaźnik migocze na żółto/czerwono. Dawki w migoczącym zakresie nie są możliwe do wykonania za pomocą wybranych rozpylaczy.

W wielu przypadkach do ochrony roślin w trybie Vario stosuje się 3 rozpylacze, czwarty rozpylacz jest wyłączony z trybu Vario i może być aktywowany tylko ręcznie przy aplikacji nawozu płynnego.

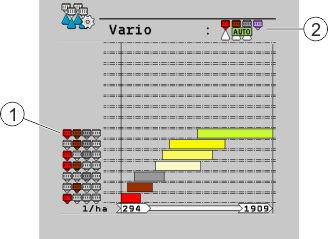

Vario z głowicą poczwórną. Fioletowy rozpylacz jest wyłączony.

Dawki są obliczane bez uwzględnienia fioletowego rozpylacza.

Fioletowy rozpylacz jest wyłączony z Vario.

W trybie Select możliwe dawki są wprawdzie także wyświetlane, ale używanie kombinacji rozpylaczy nienachodzących na siebie na wykresie nie jest niezbędne.
