Konfiguracja komputera roboczegoKonfiguracja rozpylaczy – przy opryskiwaczach z regulacją czujnika ciśnieniaAsystent rozpylaczy


Asystent rozpylaczy

Asystent rozpylaczy ma podwójny cel:
▪
Możesz tutaj sprawdzić, w jaki sposób rodzaj rozpylacza oddziałuje na możliwe dawki i prędkości.
▪
Musisz tutaj prawidłowo wybrać zamontowany rodzaj rozpylacza.
▪
Możesz tutaj zmienić dawkę cieczy.


Symbol funkcji
Znaczenie
 FS_JR3_Taschenrechner wechseln
Zmiana obliczonych danych


 Düsenassistent 1

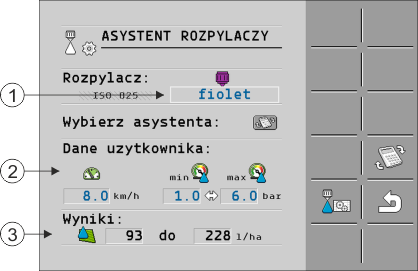

Ustalenie możliwych dawek
 1
Wybrany rozpylacz
 2
Możesz tutaj wprowadzić:
- żądaną prędkość roboczą
- optymalne ciśnienie dla rozpylacza
 3
Tutaj widzisz, jakie dawki są przy tym rozpylaczu możliwe w ustawionej prędkości roboczej.
 Düsenassistent 2

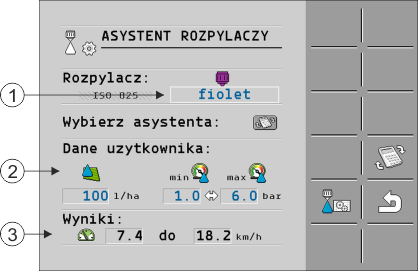

Ustalenie pasujących rozpylaczy
 1
Wybrany rozpylacz
 2
Możesz tutaj wprowadzić:
- żądaną dawkę. Jest ona pobierana bezpośrednio z parametru „Dawka cieczy”.
- optymalne ciśnienie dla rozpylacza
 3
Tutaj widzisz, przy jakiej prędkości niniejsza dawka jest możliwa do osiągnięcia.



Instrukcja



W ten sposób obliczysz, ile dawek możesz osiągnąć z jednym rozpylaczem przy danym ciśnieniu:
1.
Przejdź do ekranu „Asystent rozpylaczy”:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln – naciśnij tak, aby symbol prędkości  Geschwindigkeit pojawił się w obszarze „Dane użytkownika”.
3.
W celu wyboru rozpylacza wybierz pole z kolorem rozpylacza.
⇨
Lista zawiera wszystkie rozpylacze normatywne i cztery miejsca na skonfigurowanie własnych rozpylaczy.
4.
W polu  Geschwindigkeit wprowadź żądaną prędkość roboczą.
5.
W obszarze  SY_JR3_Druckbereich ustaw optymalny zakres ciśnienia, który przy zastosowanym rozpylaczu umożliwia żądaną wielkość kropli. Niniejszą wartość znajdziesz w arkuszu danych rozpylacza.
⇨
Uwaga: Ustawiony tutaj zakres ciśnienia nie jest przejmowany podczas aplikacji. Podczas pracy musisz samodzielnie zadbać o to, aby rozpylacz pracował w żądanym zakresie ciśnienia.
⇨
W obszarze „Wyniki” pojawią się możliwe dawki.
Jeżeli obliczone dawki są za duże lub za małe, należy:
▪
zmienić prędkość roboczą.
▪
zamontować inne rozpylacze. Przeprowadź obliczenie dla nowego koloru rozpylacza.



Instrukcja



Obliczenia można dokonać także stosując żądaną dawkę jako punkt wyjściowy:
1.
 FS_JR3_Taschenrechner wechseln – naciśnij tak, aby symbol  Istwert pojawił się w obszarze „Dane użytkownika”.
2.
W polu  Istwert wprowadź żądaną dawkę.
3.
Wprowadź zakres ciśnienia dla rozpylacza o wybranym kolorze.
4.
W obszarze „Wyniki” widać, przy jakich prędkościach następuje osiągnięcie planowanej dawki.
