System jest rozszerzalny. W wersji podstawowej składa się z jednego do trzech komputerów roboczych. Pierwszy komputer łączy się z gniazdem ISOBUS ciągnika.
System główny w wersji MIDI 3.0
| Kabel łączący komputer z gniazdem ISOBUS Podłączenie do gniazda ISOBUS | Długość kabla - nr. artykułu: |
1m - 3030314301 2,5m - 3030314601 4m - 3030314401 5,5m - 3030314801 | 6,5m - 3030314001 8,5m - 3030314201 11m - 3030314101 14m - 3030314701 |
| | 0,3m - 30322355 1,5m - 30322359 3,2m - 30322358 4m - 3032235801 | 6,5m -30322357 8m - 3032235802 10m - 30322356 14m - 3032235803 |
| Nasadka wodo- i pyłoszczelna lub terminator. W innych przypadkach gniazdo do podłączania rozszerzeń systemu. | 31300581 - Wtyczka z terminatorem jest wysyłana z komputerem Master i nie trzeba jej zamawiać osobno. |
| | |
| | |
| | 30322456 Komputery slave różnią się między sobą oprogramowaniem i konfiguracją. Hardware jest takie samo. |

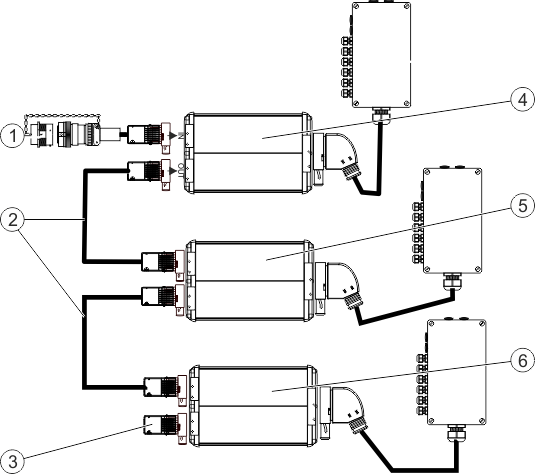

Sposób okablowania
Aby uniknąć zbyt wysokich spadków napięcia, należy montować komputery zawsze w okolicy podłączonych odbiorników prądu (zwłaszcza urządzeń wykonawczych).
