Abrir e fechar a barra
Com esta função a barra do pulverizador é aberta e fechada.
A operação depende dos seguintes fatores:
- ▪
- Número de partes da barra que podem ser abertas e fechadas.
- ▪
- Tipo de travamento para abrir e fechar a barra.
- ▪
- Tipo de pulverizador.
A tela com esta função é acessada do seguinte modo:
Estrutura de uma barra

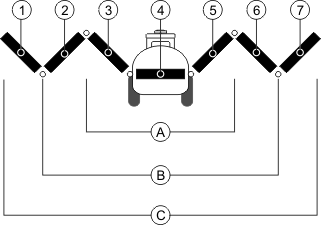

A figura a seguir mostra a estrutura de barras e como são denominadas as partes individuais da barra. A figura mostra um pulverizador com uma barra em sete partes, mas vale também para barras menores.
Parte da barra em um pulverizador
| | | Parte da barra: Interna esquerda |
| | | Parte da barra: Parte não móvel |
| | | Parte da barra: Interna direita |
| Parte da barra: Externa esquerda | | Parte da barra: Central direita |
| Parte da barra: Central esquerda | | Parte da barra: Externa direita |
Representação da barra na tela "CONTROLE DE BARRAS"
| Partes para abrir da barra |
| Símbolo: Parte da barra sendo aberta ou fechada As setas aparecem para partes da barra que podem ser controladas e mostram a direção do movimento. |
| |
| A barra se encontra na altura do sensor do mastro vertical. Pré-requisito O sensor do mastro vertical está montado. |

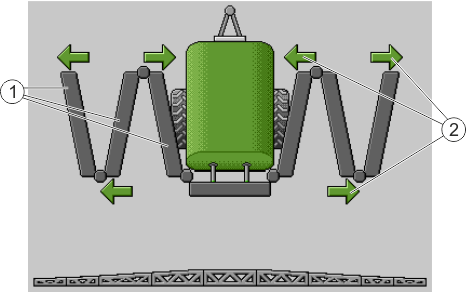

Na figura a seguir você vê como uma barra em sete partes será mostrada os símbolos de função:
| Setas direcionais Seta para dentro significa: Fechar Seta para fora significa: Abrir |
| Partes da barra em cinza não serão abertas ou fechadas com este símbolo de função |
| Partes da barra em branco serão abertas ou fechadas com este símbolo de função |
Use os seguintes botões de função para operar a função:
| | | |
Fechar a barra interna simetricamente | | | |
Abrir a barra interna simetricamente | | | |
Fechar a barra central simetricamente | | | |
Abrir a barra central simetricamente | | | |
Abrir a barra externa esquerda | | | |
Abrir a barra externa direita | | | |
