Geometria em pulverizadores com dois controladores

Você deve medir e inserir as seguintes distâncias:

▪: No controlador principal: Distância entre barra principal, eixo e ponto de engate.

▪: No controlador adicional: Distância entre barra principal (CRP_2) e barra adicional.

Em sistemas com barra adicional capas de abrir unilateralmente você ainda precisa inserir a distância DRP_Y:

▪: A barra se encontra somente do lado esquerdo: 0cm

▪: Barra do lado direito: Largura de trabalho da barra em cm

Procedimento

A geometria do pulverizador é inserida no controlador principal da seguinte forma:

þ: Você definiu o segundo conector no controlador principal.

1.: Mudar para a tela "Geometria" na aplicação do controlador principal:
> > > >

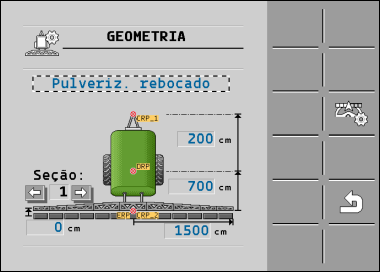

⇨: Aparecerá a seguinte tela:

⇨: Na figura há dois pontos vermelhos: CRP_1 - Ponto de engate; DRP - Eixo; CRP_2 - Ponto de trabalho da barra principal. A partir deste ponto você também deve medir posteriormente a distância à segunda barra.

2.: Na linha acima do desenho ajustar o tipo de pulverizador adequado.

3.: Insira os valores medidos.

Procedimento

A geometria do pulverizador é inserida no controlador adicional da seguinte forma:

1.: Mudar para a tela "Geometria" na aplicação do controlador adicional:
> > > >

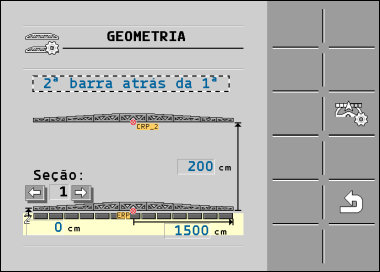

⇨: Aparecerá a seguinte tela:

⇨: O ponto vermelho CRP_2 marca a primeira barra.

2.: Na linha acima do desenho selecionar se a segunda barra se encontra antes ou após a primeira barra (visto na direção de deslocamento): "2ª barra atrás da 1ª" ou "2ª barra à fr. da 1ª"

3.: Meça a distância entre CRP_2 e a segunda barra (ERP) e insira.
