Espelhar a inclinação da barra ao fazer o retorno

Esta função auxilia ao trabalhar em terreno inclinado.



Modo de funcionamento

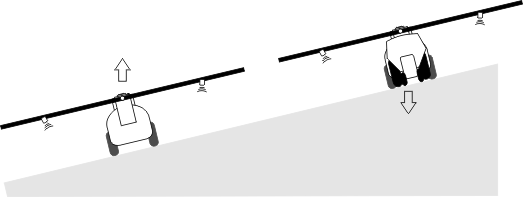

Ao trabalhar em subidas a barra estará inclinada. A função armazena o ângulo de inclinação.
O ângulo de inclinação será espelhado após a manobra de retorno, quando o pulverizador se deslocar na direção contrária.


 Darstellung Hang spiegeln
Ao fazer o retorno na subida você pode apertar um botão para inclinar a barra no sentido oposto.



Use os seguintes botões de função para operar a função:

Símbolo de função
Significado
Ativa a função. A cada apertar a posição alvo da barra é alterada (setas brancas).
Inclina a barra manualmente. Ao apertar será encerrado o espelhamento automático do ângulo de inclinação.




Exibição

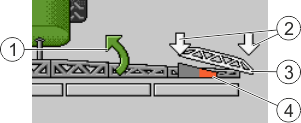

O ajuste atual é mostrado na tela de trabalho acima da barra, quando a função estiver ativada.
 MAZ_Hang Spiegeln - Symbole - Bedeutung
Direção de movimento atual da barra.
Posição atual da barra.
Posição alvo da barra.
Ângulo atual do sensor angular no cilindro de inclinação.

Os seguintes símbolos podem aparecer, conforme a configuração:

Exemplos
Símbolo
Significado
Setas brancas: A posição alvo é horizontal.
Sensor angular: A posição horizontal foi atingida.
A barra está inclinada para a direita. A função está desativada.
A barra está inclinada para a direita. Entretanto, deve ocorrer inclinação automática para a esquerda. O sistema moverá a barra nesta direção.
Posição atual: Barra inclinada para a direita
Posição alvo: Inclinada para a esquerda.
Espelhamento de subida: ativado
A barra está inclinada para a direita. Entretanto, deve ocorrer movimentação automática para a horizontal. O sistema moverá a barra nesta direção.



Procedimento



þ
Você calibrou o sensor de ângulo de inclinação (inclinação do sensor angular).
1.
Dirija o pulverizador transversalmente à inclinação da subida.
2.
Ajuste a barra paralelamente ao chão inclinado.
3.
Apertar  FS_JR3_Hang spiegeln – na cabeceira, antes da manobra de retorno.
⇨
O ângulo atual é armazenado.
⇨
 SY_JR3_Hang_Zwei Pfeile nach Unten - Aparecem duas setas brancas apontadas para baixo.
⇨
O sistema coloca a barra na posição horizontal.
⇨
Enquanto a barra é movida, aparecerá uma seta verde na tela de trabalho.
⇨
Quando a barra estiver horizontal, aparecerá o símbolo  SY_Hang waagerecht_Pfeile nach unten.
4.
Retorne somente quando a barra estiver horizontal.
5.
Apertar  FS_JR3_Hang spiegeln - uma vez após a manobra de retorno.
⇨
O controlador inclina a barra na direção oposta, até que o ângulo armazenado anteriormente tenha sido atingido no outro lado.
⇨
Enquanto a barra é movida, aparecerá uma seta verde na tela de trabalho.
⇨
A função é desligada quando você alterar a inclinação da barra manualmente.
