Manual do usuário - SPRAYER-Controller 3.0ProcurarÍndiceHome

Configuração do controladorCalibrar os fluxômetrosCalibrar o fluxômetro com o método do tanque


Calibrar o fluxômetro com o método do tanque



Modo de funcionamento


No caso do método do tanque é pulverizada uma maior quantidade de água do tanque, durante um determinado período de tempo.
O fluxômetro mede os impulsos durante esse tempo.
Após a pulverização, você deverá inserir a quantidade de água pulverizada.
O computador determina, então, o número de impulsos por litro.


AVISO
Agentes de pulverização ou resíduos de agentes de pulverização
Perigo de intoxicação ou perigo de corrosão
1.
Antes da calibração, limpe cuidadosamente o tanque para o líquido de pulverização. O pulverizador deve estar livre de agentes de pulverização ou de resíduos de agentes de pulverização.
2.
Durante a calibração use somente água limpa.
3.
Use o equipamento de segurança prescrito.



Procedimento



þ
Todas as seções estão ligadas.
þ
O modo manual está ativado (na área "Dados de pulverização" da tela de trabalho surge o símbolo  SY_JR3_Regelung manu).
þ
O depósito contém água limpa. Para isso, você precisa de várias centenas de litros de água limpa.
þ
Você tem a possibilidade de pesar a aspiração completa ou medir a quantidade de água aplicada com um outro método.
þ
A bomba está ligada.
1.
Certificar-se de que são satisfeitos todos os pré-requisitos!
2.
Pesar o tanque.
3.
Mudar para a tela "CALIBRAÇÃO":
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

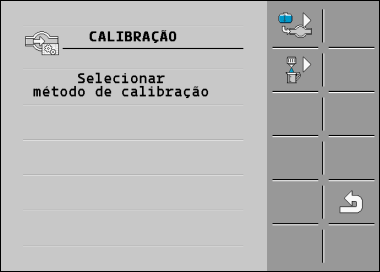

Aparecerá a seguinte tela:

4.
 FS_JR3_Tankmethode - Selecionar o método de abastecimento.
⇨

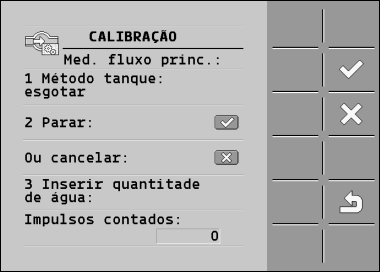

Aparecerá a seguinte tela:

5.
 FS_JR3_Regelung EIN AUS - Iniciar a pulverização.
⇨
Durante a aplicação é contado o número de impulsos na tela "CALIBRAÇÃO - fluxômetro principal".
6.
Aplicar algumas centenas de litros. Não esvaziar completamente o tanque. Desta forma você evita que se formem bolhas de ar, o que falsificaria o resultado.
7.
 FS_JR3_Regelung EIN AUS - Parar a pulverização.
⇨
A pulverização é parada.
⇨
Na indicação, não são contados os impulsos.
8.
 FS_JR3_OK - Parar a calibração.
9.
Pesar o tanque.
10.
Insira a quantidade aplicada em litros na linha "Inserir a quantidade de água".
11.
 FS_JR3_Zurück einfach - Sair da tela.
⇨
Você calibrou o fluxômetro com o método do tanque.
