Calibrar o fluxômetro com o método do bico
Na calibração do fluxômetro pelo método do bico é possível determinar a quantidade média de líquido pulverizado pelo bico durante um determinado período de tempo.
Modo de funcionamento
Na calibração com este método você deve aplicar água limpa por toda a largura de trabalho e medir a quantidade aplicada em diferentes bicos com um copo de medição.
O fluxômetro mede os impulsos durante esse tempo.
Quando você tiver finalizado a aplicação, deverá inserir quanta água foi aplicada em média por minuto através de um bico.
O computador determina, então, o número de impulsos por litro.
Procedimento
- þ
- Preparou um recipiente graduado com o qual pode medir o volume pulverizado.
- þ
- Preparou um cronômetro para contar um minuto exato.
- þ
- Todas as seções está pré-selecionadas e o pulverizador pode aplicar por toda a largura de trabalho.
- þ
- O depósito contém água limpa.
- þ
- A largura de trabalho ajustada está correta.
- þ
- O número de bicos por seção e o número de seções estão corretamente indicados.
- 1.
- Certificar-se de que são satisfeitas todas as condições!
>
>
>

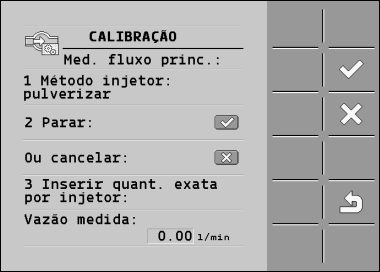

- Selecionar o método de bicos.
- ⇨
- Na linha "Vazão medida" aparece a vazão atual.
- Iniciar a pulverização.- 5.
- Vá para um bico e colete a água aplicada com um copo de medição preparado durante exatamente 60 segundos.
- 6.
- Anotar a quantidade de água total.
- 7.
- Repetir os últimos dois passos em vários bicos.
- 8.
- Determinar uma média de várias medições e anotar.
- ⇨
- A pulverização é parada.
- Parar a calibração.- ⇨
- Na linha "3 Inserir quant. exata por bico" aparece um campo de entrada.
- 11.
- Inserir a quantidade total média em litros neste campo.
- Sair da tela.- ⇨
- O valor do parâmetro "Imp. sensor de fluxo" é atualizado.
- ⇨
- Você calibrou o fluxômetro com o método do bico.
