Bedienungsanleitung - Calibrar os bicos

Manual do usuário - SPRAYER-Controller 3.0

Calibrar os bicos

Exibição

MAZ_Düsen kalibrieren

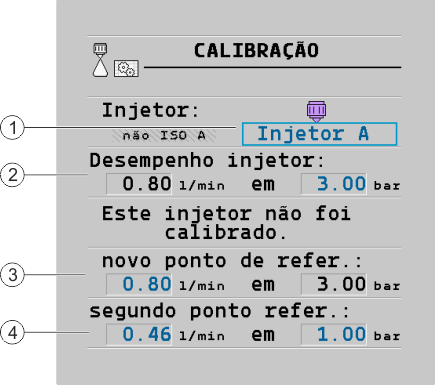

Tela "Calibração"

	Bico selecionado		Desempenho do bico a 3 bar - Resultado da calibração
	Desempenho atual do bico. Se você alterar a pressão aparecerá o novo desempenho calculado do bico.		Para bicos não normalizados a calibração precisa ser realizada em uma pressão adicional. Esta deverá ser aproximadamente tão alta quanto a pressão de trabalho planejada.

		AVISO
	Agentes de pulverização ou resíduos de agentes de pulverização Perigo de intoxicação ou perigo de corrosão 1. Antes da calibração, limpe cuidadosamente o tanque para o líquido de pulverização. O pulverizador deve estar livre de agentes de pulverização ou de resíduos de agentes de pulverização. 2. Durante a calibração use somente água limpa. 3. Use o equipamento de segurança prescrito.

Procedimento

Um bico normalizado é calibrado da seguinte forma:

þ: O tanque está abastecido com água limpa.

þ: No tanque na tubulação não há resíduos de agentes de pulverização.

1.: - Na tela de trabalho comutar o modo de aplicação para manual.

2.: - Iniciar a pulverização.

3.: e - Ajustar a pressão de pulverização para 3 bar.

4.: Com um copo de medição coletar a água durante um minuto em diversos bicos.

5.: Calcule a taxa de aplicação média.

6.: - Parar a pulverização.

7.: - Ativar o modo automático.

8.: Mudar para a tela "Calibração":
> >

9.: Na linha "Bico" - selecione o bico para a calibração. Bicos normalizados são nomeados pela sua cor.

10.: Insira a quantidade média calculada em l/min no campo abaixo da linha "Novo ponto de refer.".

11.: Para bicos indefinidos você também deve inserir o desempenho mínimo do bico abaixo do parâmetros "Segundo ponto refer.". Para isso você deve repetir o procedimento com outra pressão.

⇨: Você calibrou o bico selecionado.
