Configurar bicos de borda

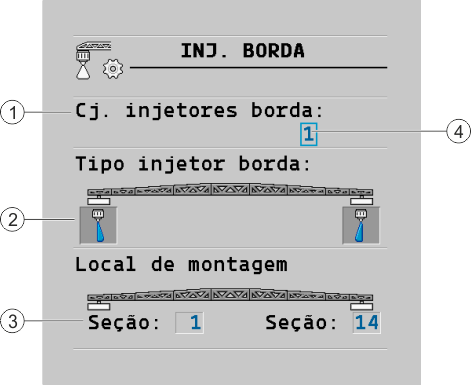

Tela para configuração dos bicos de borda

	Parâmetro "Cj. bicos borda"		Par de bicos de borda atualmente selecionado
	Bicos de borda esquerdo e direito
	Local de montagem do bico de borda esquerdo e direito

Parâmetro "Cj. bicos borda"

Através do parâmetro "Cj. bicos borda" você pode definir até três conjuntos de bicos de borda. Para cada conjunto você pode definir o local de montagem e o símbolo adequado para a tela de trabalho.

Significado dos símbolos

Símbolo	Significado
	Sem bico
	Bico de canto
	Bico de amplo alcance

Procedimento

O modo de bicos de borda é configurado da seguinte forma:

1.: Acione a tela com os ajustes dos bicos de borda:
> >

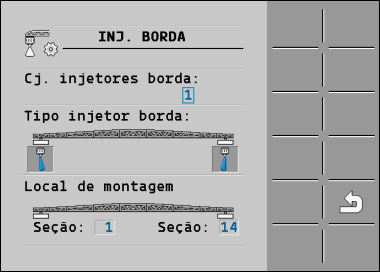

⇨: Aparecerá a seguinte tela:

2.: Na linha "Cj. bicos borda" defina para qual conjunto de bicos de borda você deseja realizar ajustes. No exemplo "2":

⇨: Na tela aparecem os ajustes armazenados.

3.: Selecionar um dos símbolos para bicos abaixo do símbolo da barra.

4.: Escolher o tipo desejado de bico de borda.

⇨: Surgirá uma mensagem de alarme. Esta mensagem informa que o controlador precisa ser reiniciado para que as alterações se tornem eficazes. Ainda não reinicie o controlador, mas espere até ter realizado todos os ajustes.

5.: Na área "Local de montagem" inserir em quais seções estão montados os bicos de borda.

6.: Reinicie o controlador.
