Dirigir o dispositivo rebocado na subida

Para os trabalhos na subida você pode usar a função "Compensação da direção na subida".

Modo de funcionamento

Quando você ativar a função "Compensação da direção na subida" você pode deslocar a pista dos pneus do dispositivo rebocado para a esquerda ou para a direita. A direção para a qual a pista dos pneus é deslocada depende da subida estar subindo ou descendo à esquerda ou à direita da máquina.

O objetivo da função "Compensação da direção na subida" é evitar que o dispositivo rebocado ande inclinadamente em relação à direção de cultivo na subida.

Direção do dispositivo rebocado contra a subida

	Sem TRAIL-Control		TRAIL-Control com direção pela manga do eixo
	TRAIL-Control com direção pela barra de tração

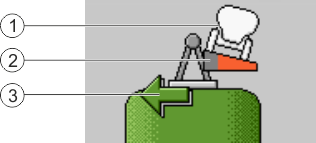

Dirigir na subida

	Direção de inclinação
	Grau de inclinação. Medido pelo sensor de inclinação. Em um chão plano deve aparecer o símbolo , quando a função é ativada. Não sendo este o caso, o sensor de inclinação não estará calibrado. O sensor de inclinação será calibrado durante a calibração TRAIL-Control. Repita-a quando o sensor de inclinação tiver de ser calibrado.
	Direção do sistema. Durante a rodagem o sistema dirige o dispositivo rebocado contra a subida até que o ângulo desejado tenha sido atingido. Então a seta será ocultada.

Procedimento

A função "Compensação da direção na subida" é ativada da seguinte forma:

1.: Mude para a tela "TRAIL-Control":
>
ou
>

2.: - Ativar ou desativar funções:

⇨: Na tela você vê se a função está ativada:
- Função ativada
- Função desativada

Usar a Compensação da direção na subida em modo automático

O dispositivo rebocado será dirigido automaticamente caso você trabalhe em modo automático.

Procedimento

Dirige-se contra a subida em modo automático da seguinte forma:

þ: O dispositivo rebocado está equipado com um sensor de inclinação.

þ: O sensor de inclinação estava conectado durante a calibração do TRAIL-Control. A posição do sensor não foi alterada desde então.

þ: O modo automático está ativado.

þ: A função "Dirigir na subida" está ativada.

þ: O veículo com o dispositivo rebocado se move na subida.

1.: , ou , - Dirija o dispositivo rebocado manualmente para a posição correta atrás do trator.

⇨: Na tela de trabalho aparecerá o símbolo . A cor vermelha marca a posição especificada do sensor angular na barra de tração.

⇨: A cada vez que você acionar um símbolo de função o triângulo fica mais ou menos vermelho.

⇨: TRAIL-Control tentará dirigir o dispositivo rebocado para esta posição, até que você volte a corrigir a posição manualmente.

2.: Após o retorno, quando a subida está do outro lado do dispositivo rebocado, o ângulo será copiado para o outro lado.

Usar a Compensação da direção na subida em modo manual

No modo manual você precisará dirigir o dispositivo rebocado manualmente contra a subida. Então você mesmo poderá decidir se o dispositivo rebocado deve seguir a pista dos pneus do trator ou trabalhar deslocado.
