Área indicação da barra
No indicador da haste, você encontra as seguintes informações:
- ▪
- Número de seções
- ▪
- Quais seções estão pré-selecionadas ou desligadas
- ▪
- Quais seções estão pulverizando
Exibição
As seguintes figuras mostram como pode ser o aspecto das seções na área indicação da barra:

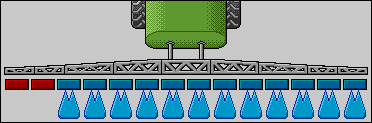

As seções 1 e 2 estão fechadas e desativadas.
As seções 1 e 2 estão fechadas. Todas as outras seções estão abertas e pulverizando.
Quando o SECTION-Control está ativado aparecerá adicionalmente o símbolo azul e vermelho SECTION-Control.
Quando o SECTION-Control não for possível, este símbolo estará vermelho.
Cada quadrado sob um símbolo de barra corresponde a uma válvula de seção.
Condições de seção
Quando as seções forem controladas automaticamente com SECTION-Control, você deverá assegurar que as seções não sejam desativadas através de uma caixa de manobra (S-Box) ou um joystick. Neste caso a seção seria marcada com uma cruz vermelha e ficar fechada.
Condições de seção com SECTION-Control e com S-Box
Em pulverizadores com EDS (controle de bico individual) não há válvulas de seção. Uma seção é composta de vários bicos, os quais são controlados por módulos EDS. O símbolo de seção é subdividido em vários segmentos. Cada segmento corresponde a um bico.
Condições de seção com EDS
