Antes de comprar bicos - verificar as possíveis taxas de aplicação

Para que seja possível uma troca de bicos contínua no modo Vario, as áreas de desempenho dos bicos montados devem estar sobrepostas. Isso significa que deve ser possível selecionar um bico adequado para cada pressão. Ao mesmo tempo os bicos devem ser selecionados de modo que permitam todas as taxas de aplicação que devem ser aplicadas com o pulverizador.

Na seleção dos bicos observe:

▪: No modo Vario o controlador deve estar em condição de ativar cada bico individualmente e cada combinação de bicos.

▪: A seleção de bicos influencia as taxas de aplicação e velocidades de trabalho possíveis. Estes três parâmetros devem estar ajustados entre si, para poder usar a função Vario.

▪: No modo Vario todas as taxas de aplicação devem ser possíveis na seguinte área: desde a taxa de aplicação mais baixa do menor bico na menor pressão até a taxa de aplicação mais alta com comutação simultânea de todos os bicos na pressão mais alta.

Um gráfico da aplicação do controlador ajuda na seleção do bico. O gráfico mostra as áreas de desempenho dos bicos selecionados. Você pode verificar cada combinação de bicos antes do pedido dos bicos.

Procedimento

Descobre-se se a combinação de bicos planejada está certa da seguinte forma:

1.: Ative o modo Vario.

2.: Na tela "MULTI BICOS" ajuste os bicos desejados.

3.: - Ativar o assistente de bico.

4.: No assistente de bico insira a faixa de pressão e velocidade de trabalho previstas.

5.: - Mostrar possíveis taxas de aplicação. Nas figuras abaixo desta instrução de ação você encontra uma explicação sobre a indicação.

6.: Monte somente bicos aprovados na verificação pelo controlador e em cuja configuração não apareça uma mensagem de erro.

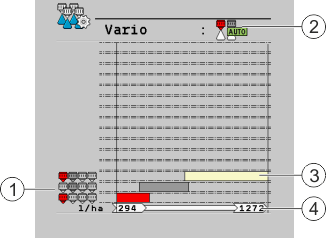

Possíveis faixas de bicos para bicos vermelhos e cinzas, na faixa de pressão de 2 a 6 bar

	Aqui você vê para qual combinação de bicos a barra do gráfico é válida.		Barra com taxas de aplicação desejadas. A barra sempre começa com a pressão mais baixa e termina na pressão mais alta.
	Status atual da função. Aqui: Modo Vario ativado.		Taxa de aplicação mínima e máxima para todas as combinações de bicos.

Quando existirem taxas de aplicação que não sejam possíveis para uma combinação de bicos, a indicação pisca em vermelho/amarelo:

Possíveis faixas de bicos para bicos vermelhos e verdes, na faixa de pressão de 1 a 6 bar

A indicação pisca em amarelo/vermelho. Taxas de aplicação na área piscante não são possíveis com os bicos selecionados.

Em muitos casos são usados 3 bicos para a proteção de cultivos no modo Vario, o quarto bico é excluído do modo Vario e ativado apenas manualmente para a aplicação de adubo líquido.

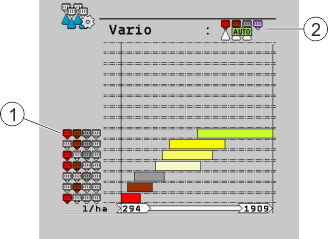

Vario com um porta-bicos quádruplo. O bico violeta está excluído.

Taxas de aplicação são calculadas sem consideração do bico violeta.

O bico violeta está excluído do Vario.

No modo Select as taxas de aplicação possíveis também são mostradas, mas não é necessário usar uma combinação livre de sobreposição.
