Configuração do controladorBicos de bordaOperar os bicos de borda


Operar os bicos de borda

 JR3_Randdüsen in der Arbeitsmaske

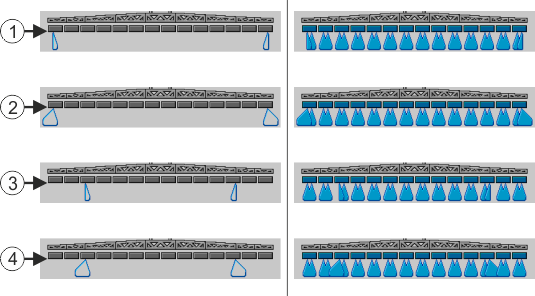

Bicos de borda na tela de trabalho: À esquerda antes da aplicação; à direita durante a aplicação.
Bicos de canto nas seções 1 e 14
Bicos de amplo alcance nas seções 1 e 14
Bicos de canto nas seções 3 e 12
Bicos de amplo alcance nas seções 3 e 12


Símbolo de função
Significado
Ativar e desativar bicos de canto à esquerda e à direita
Ativar e desativar bicos de amplo alcance à esquerda e à direita



Procedimento



Os bicos de borda são operados da seguinte forma:
1.
Parar a aplicação.
2.
Mude para as telas adicionais:
 FS_JR3_Weiter
⇨
Na tela devem aparecer os símbolo de função que servem para a operação dos bicos de borda.
3.
Aperte os botões de função para representá-los na tela.
⇨
Abaixo do símbolo da barra aparecerão cones de pulverização dos bicos de borda. Os símbolos servem somente para a representação da posição dos bicos de borda.
