Assistente de bico

O assistente de bico tem a seguinte finalidade:
▪
Aqui você pode ver qual o efeito do tipo de bico sobre as possíveis taxas de aplicação e velocidades.
▪
Você deve selecionar aqui corretamente o tipo de bico montado.
▪
Você pode alterar a taxa aqui.


Símbolo de função
Significado
Troca os dados calculados

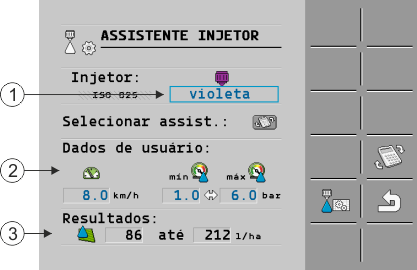

 Düsenassistent 1
Determinação de possíveis taxas de aplicação
Bico selecionado
Aqui você pode inserir:
- velocidade de trabalho desejada
- pressão ideal para o bico
Aqui você vê quais taxas de aplicação são possíveis para este bico com a velocidade de trabalho ajustada.

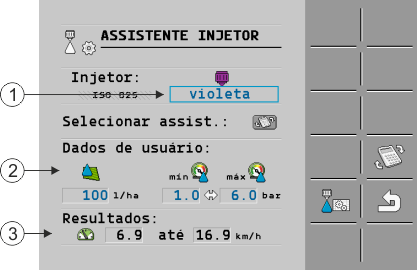

 Düsenassistent 2
Determinação de bicos adequados
Bico selecionado
Aqui você pode inserir:
- taxa de aplicação desejada. Esta é assumida diretamente do parâmetro "Taxa".
- pressão ideal para o bico
Aqui você vê para qual velocidade esta taxa de aplicação pode ser atingida.



Procedimento



O cálculo das taxas de aplicação que podem ser atingidas com um bico na pressão dada é feito da seguinte forma:
1.
Mudar para a tela "Assistente de bico":
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln - Apertar para que o símbolo da velocidade  Geschwindigkeit apareça na área "Dados do usuário".
3.
Selecionar o campo com a cor do bico, para selecionar um bico.
⇨
A contém todos os bicos normalizados e quatro posições para a configuração de bicos próprios.
4.
No campo  Geschwindigkeit inserir a velocidade de trabalho desejada.
5.
Na área  SY_JR3_Druckbereich ajuste a faixa de pressão ideal que permite o tamanho de gota desejado para o bico utilizado. Este valor é encontrado na folha de dados do bico.
⇨
Aviso: A faixa de pressão aqui ajustada não será assumida na aplicação. Durante os trabalhos você mesmo deverá cuidar para que o pulverizador trabalhe na faixa de pressão desejada.
⇨
Na área "Resultados" aparecem as taxas de aplicação possíveis.
Caso a taxa de aplicação calculada seja grande ou pequena demais:
▪
Mude velocidade de trabalho.
▪
Monte outros bicos. Realize o cálculo para a nova cor do bico.



Procedimento



O cálculo também poderá ser realizado partindo da taxa de aplicação desejada:
1.
 FS_JR3_Taschenrechner wechseln - Apertar para que o símbolo  Istwert apareça na área "Dados do usuário".
2.
No campo  Istwert inserir a taxa de aplicação desejada.
3.
Insira a faixa de pressão para a cor do bico.
4.
Na área "Resultados" você vê com quais velocidades você atinge a taxa de aplicação.
