Sistema principal - MAXI

O sistema é expansível. Na versão básica ele é composto por um controlador que está conectado ao distribuidor de sinais e à tomada ISOBUS do trator.
 Hauptsystem_V2

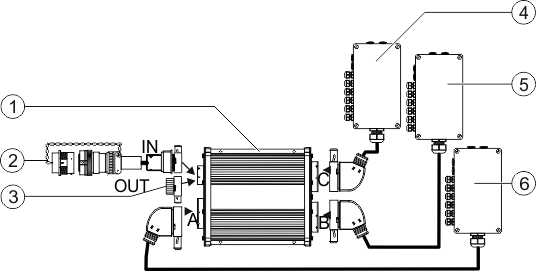

Sistema principal na versão MAXI 3.0
Processador ISOBUS SPRAYER-Controller MAXI 3.0
30303187
Cabo de conexão do controlador ao ISOBUS
Conexão à tomada ISOBUS
Comprimento do cabo - Número de artigo:
1m - 3030314301
2,5m - 3030314601
4m - 3030314401
5,5m - 3030314801
6,5m - 3030314001
8,5m - 3030314201
11m - 3030314101
14m - 3030314701
Capa de proteção contra água e poeira.
Além disso, conexão de expansões.

Distribuidor de sinal C
Dependente do modelo de pulverizador
Distribuidor de sinal B
Dependente do modelo de pulverizador
Distribuidor de sinal A
Dependente do modelo de pulverizador
Expansões

O sistema pode ser expandido por outros componentes. A cada expansão é conectado ao sistema principal outro controlador com chicote de cabos e distribuidor de sinais. Nos capítulos subsequentes são encontradas as visões gerais do sistema.
