O sistema é expansível. Na versão básica ele é composto por um a três controladores. O primeiro controlador é conectado à tomada ISOBUS do trator.
Sistema principal na versão MIDI 3.0
| Cabo de conexão do controlador ao ISOBUS Conexão à tomada ISOBUS | Comprimento do cabo - Número de artigo: |
1m - 3030314301 2,5m - 3030314601 4m - 3030314401 5,5m - 3030314801 | 6,5m - 3030314001 8,5m - 3030314201 11m - 3030314101 14m - 3030314701 |
| | 0,3m - 30322355 1,5m - 30322359 3,2m - 30322358 4m - 3032235801 | 6,5m -30322357 8m - 3032235802 10m - 30322356 14m - 3032235803 |
| Capa de proteção contra água e poeira ou resistência terminal. Além disso, conexão de expansões. | 31300581 - A resistência terminal é fornecida com o controlador mestre e não precisa ser pedida em separado. |
| | |
| | |
| | 30322456 Os controladores escravos se diferenciam pelo software e pela configuração. O hardware é igual. |

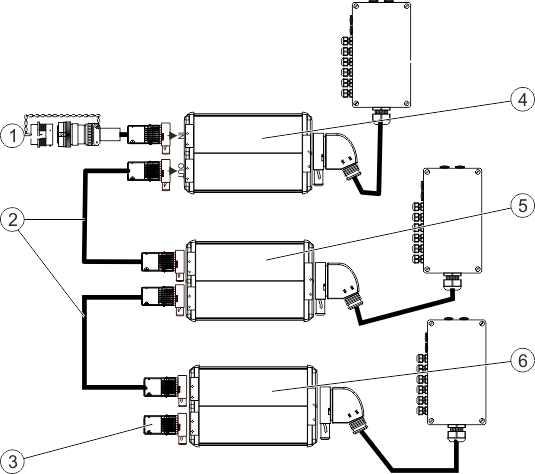

Conceito de cabeamento
Para evitar quedas de tensão, monte o controlador sempre na proximidade do consumidor de energia elétrica (especialmente dos atuadores).
