Bedienungsanleitung - Складывание и разведение штанги

С помощью данной функции выполняется складывание и разведение штанги полевого опрыскивателя.

Управление зависит от следующих факторов:

▪: Количества складывающихся и разводящихся секций штанги.

▪: Типа блокировки для складывания и разведения штанги.

▪: Типа полевого опрыскивателя.

Путь

Порядок перехода к шаблону с данной функцией:

Конструкция штанги

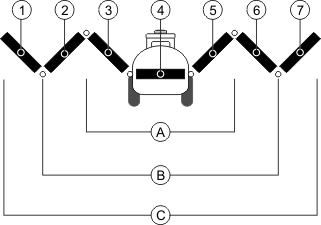

На следующем рисунке показана конструкция штанги, а также названия отдельных секций штанги. На рисунке изображен полевой опрыскиватель со штангой из семи секций; аналогичное правило действует и для меньших штанг.

Feldspritze_Aufbau und Teile des Gestänges_angewinkelt

Секции штанги полевого опрыскивателя

	Трехсекционная штанга		Секция штанги: Внутренняя левая
	Пятисекционная штанга		Секция штанги: Неподвижная секция
	Семисекционная штанга		Секция штанги: Внутренняя правая
	Секция штанги: Внешняя левая		Секция штанги: Центральная правая
	Секция штанги: Центральная левая		Секция штанги: Внешняя правая

Представление

Шаблон

Изображение штанги в шаблоне «Управление штангами»

	Разводные секции штанги
	Символ: Секцию штанги можно складывать и разводить Стрелки появляются у складывающихся секций штанги и показывают направление движения.

Символ	Значение
	Штанга находится на высоте подъемной мачты датчика. Условие: Подъемная мачта датчика установлена.

Символы функций

На следующем рисунке показано, как происходит отображение семисекционной штанги с помощью символов функций.

	Стрелки направления Стрелка внутрь означает: Складывание Стрелка наружу означает: Разведение
	Серые секции штанги с данным символом функции не складываются и не разводятся
	Белые секции штанги с данным символом функции складываются или разводятся

Чтобы управлять функцией, используйте следующие функциональные кнопки:

Функция	Трехсекционная штанга	Пятисекционная штанга	Семисекционная штанга
Симметричное складывание внутренней штанги
Симметричное разведение внутренней штанги
Симметричное складывание центральной штанги
Симметричное разведение центральной штанги
Разведение внешней левой штанги
Разведение внешней правой штанги
