Настройка вычислителя
Полевой опрыскиватель с двумя контурами и вычислителямиГеометрия на полевых опрыскивателях с двумя вычислителями
Полевой опрыскиватель с двумя контурами и вычислителямиГеометрия на полевых опрыскивателях с двумя вычислителямиГеометрия на полевых опрыскивателях с двумя вычислителями
Необходимо измерить и ввести следующие расстояния:
- ▪
- В главном вычислителе: Расстояние между главной штангой, осью и точкой навешивания.
- ▪
- В дополнительном вычислителе: Расстояние между главной штангой (CRP_2) и дополнительной штангой.
В системах с односторонне отводимой дополнительной штангой, следует указать дополнительное расстояние DRP_Y:
- ▪
- Штанга находится только с левой стороны: 0 см
- ▪
- Штанга находится на правой стороне: Рабочая ширина штанги, см
Порядок действий

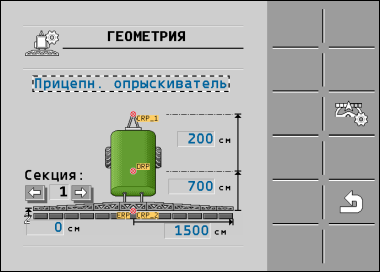

Порядок ввода геометрии опрыскивателя в главном вычислителе:
- þ
- В главном вычислителе назначен второй коннектор.
>
>
- ⇨
- На рисунке отмечены две красные точки: CRP_1 -—точка навешивания; DRP — ось; CRP_2 -—рабочая точка главной штанги. В последующем от этой точки необходимо измерять расстояние до второй штанги.
- 2.
- В строке над рисунком указать подходящий тип опрыскивателя.
- 3.
- Введите результаты измерений.
Порядок действий

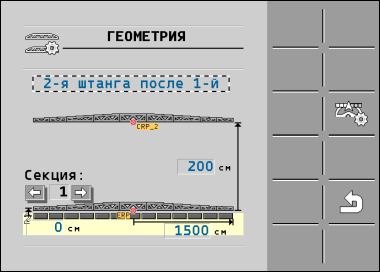

Порядок ввода геометрии опрыскивателя в дополнительном вычислителе:
- ⇨
- Красной точкой CRP_2 отмечена первая штанга.
- 2.
- В строке над рисунком выбрать местонахождение второй штанги — впереди или позади первой штанги (по направлению движения): «2-я штанга после 1-й» или «2-я штанга перед 1-й»
- 3.
- Измерить и ввести расстояние между CRP_2 и второй штангой (ERP).
