Зеркальное отражение наклона штанги при повороте

Данная функция полезна при выполнении работ на косогорах.

Принцип работы

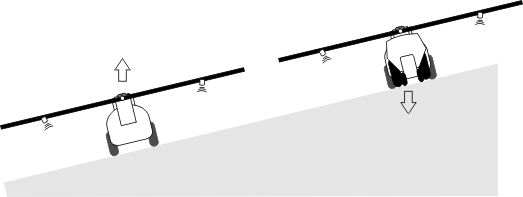

При выполнении работ на склоне штанга наклонена. Функция сохраняет угол наклона.

После разворота, когда полевой опрыскиватель движется в противоположном направлении, угол наклона зеркально отражается.

При повороте на склоне вы можете нажать клавишу для наклона штанги в противоположном направлении.

Чтобы управлять функцией, используйте следующие функциональные кнопки:

Символ функции	Значение
	Активирует функцию. При каждом нажатии изменяет конечное положение штанги (белые стрелки).
	Наклон штанги вручную. Нажатие отменяет автоматическое отражение угла наклона.

Представление

Если функция активирована, текущая настройка отображается в рабочем шаблоне над штангой.

	Текущее направление движения штанги.		Текущее положение штанги.
	Конечное положение штанги.		Текущий угол углового датчика на цилиндре наклона.

В зависимости от конфигурации могут отображаться следующие символы:

Примеры

Символ	Значение
	Белые стрелки: Конечное положение — горизонтальное. Угловой датчик: Горизонтальное положение достигнуто.
	Штанга наклонена вправо. Функция деактивирована.
	Штанга наклонена вправо. Однако ее следует автоматически наклонить влево. Система переместит штангу в этом направлении. Текущее положение: Штанга наклонена вправо Конечное положение: Наклон влево. Отражение наклона: активировано
	Штанга наклонена вправо. Однако ее следует автоматически привести в горизонтальное положение. Система переместит штангу в этом направлении.
