Bedienungsanleitung - Рабочий шаблон

Рабочий шаблон постоянно отображается во время работы и информирует вас о состоянии полевого опрыскивателя.

Рабочий шаблон разделен на несколько областей. В каждой области может появляться информация на определенные темы.

При конфигурации вычислителя для определенной модели полевого опрыскивателя данные области могут быть изменены изготовителем полевого опрыскивателя. Поэтому следующий рисунок дает лишь общее представление о стандартной версии.

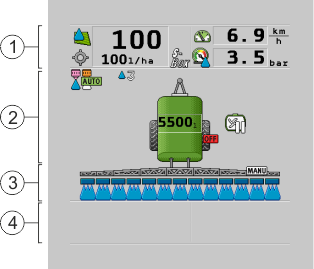

Области рабочего шаблона

	Область «Данные опрыскивателя»		Область «Штанга»
	Символы на рисунке машины		Символы рядом с рисунком машины

О том какая информация отображается в этих областях, читайте в следующих главах.

Символы функций в рабочем шаблоне

Рядом с рабочим шаблоном отображаются символы функций, при нажатии на которые происходит выполнение функций. Их расположение и управление зависит от типа терминала ISOBUS.

В нижеследующей таблице изложено значение символов функций в рабочем шаблоне.

Символ функции	Функция
	Открытие шаблона «Результаты».
	Открытие шаблона «Параметры машины».
	Открытие шаблона «Заполнение».
	Открытие шаблона «Управление штангами».
	Переключение между ручным и автоматическим регулированием норм внесения.
	Открытие шаблона с дополнительными функциями.
	Запуск и остановка управления посредством дышла (или посредством поворотной цапфы).
	Выполнение перехода между двумя уровнями символов.
	Отображение следующей страницы с символами функций.
