Калибровать расходомер методом расхода форсунки
При калибровке расходомера методом расхода форсунки вы получите количество распыляемой через форсунку жидкости за определенное время.
Принцип работы
При использовании данного метода по всей рабочей ширине необходимо распылять чистую воду, измеряя внесенное количество с помощью мерной емкости на разных форсунках.
В это время расходомер измеряет импульсы.
После завершения внесения следует указать среднее количество воды, распыляемое одной форсункой за минуту.
После этого вычислитель определяет количество импульсов на литр.
Порядок действий
- þ
- Вы подготовили мерную посуду, с помощью которой можете измерить распыляемое количество воды.
- þ
- Вы подготовили секундомер, чтобы выполнить подсчет с точностью до минуты.
- þ
- Выполнен предварительный выбор всех секций, опрыскиватель может осуществлять распыление по всей рабочей ширине.
- þ
- Емкость заполнена чистой водой.
- þ
- Установленная рабочая ширина правильна.
- þ
- Количество форсунок на секцию штанги и количество секций указано правильно.
- 1.
- Убедитесь, что все условия выполнены!
>
>
>
.
- ⇨
- В строке «Измеренный расход» появится значение текущего расхода.
– начать внесение.- 5.
- Подойти к форсунке и собрать в течение ровно 60 секунд разбрызгиваемую воду в приготовленную мерную посуду.
- 6.
- Записать количество разбрызгиваемой воды.
- 7.
- Повторить последние две операции на нескольких форсунках.
- 8.
- На основании этих измерений вычислить среднее значение и записать.
- ⇨
- Внесение остановлено.
– Остановить калибровку.- ⇨

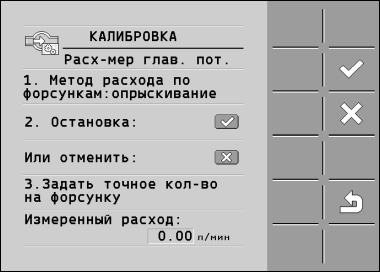

- В строке 3 появляется поле ввода «Ввести точное количество на одну форсунку».
- 11.
- Внести в эту строку среднее распыленное количество на данном поле в литрах.
– Выйти из шаблона.- ⇨
- Значение параметра «Импульсы расходомера» обновляется.
- ⇨
- Вы откалибровали расходомер при помощи метода расхода форсунок.
