Управление с противодействием заносу прицепного орудия на склонах

Для работ на склонах можно использовать функцию «Компенсация перекоса».

Принцип работы

Активировав функцию «Компенсация перекоса», можно смещать колею навесного орудия влево или вправо. Направление, в котором смещается колея, зависит от того, в какую сторону от машины идет уклон.

Функция «Компенсация перекоса» предназначена для предотвращения перекоса навесного орудия относительно направления обработки при движении по склонам.

Управление с противодействием заносу прицепного орудия на склонах

	Без TRAIL-Control		TRAIL-Control с управлением посредством поворотной цапфы
	TRAIL-Control с управлением посредством дышла

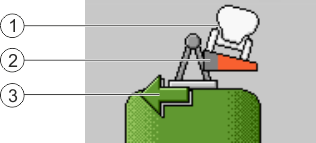

Управление с противодействием заносу

	Направление наклона
	Степень наклона. Измеренная датчиком наклона. При активировании функции на ровной почве здесь должен появиться символ . В противном случае датчик наклона не откалиброван. Калибровка датчика наклона выполняется во время калибровки системы TRAIL-Control. Повторите ее, если необходима калибровка датчика наклона.
	Направление руления системы. Во время движения система управляет прицепным орудием с противодействием заносу на склоне до тех пор, пока не будет достигнут нужный угол. После этого стрелка исчезает.

Порядок действий

Порядок активирования функции «Компенсация перекоса»:

1.: Перейти к шаблону «TRAIL-Control»:
>
или
>

2.: Клавишей активировать или деактивировать функцию:

⇨: В шаблоне видно состояние функции:
- Функция активирована
- Функция деактивирована

Компенсация перекоса в автоматическом режиме

При работе в автоматическом режиме управление навесным орудием осуществляется автоматически.

Порядок действий

Порядок управления с противодействием заносу на склонах в автоматическом режиме:

þ: Прицепное орудие оснащено датчиком наклона.

þ: При калибровке системы TRAIL-Control датчик наклона был подключен. С тех пор положение датчика не изменилось.

þ: Автоматический режим активирован.

þ: Активирована функция «Управление с противодействием заносу».

þ: Транспортное средство с прицепным орудием движется по склону.

1.: Клавишами , или , – вручную направить прицепное орудие в правильном направлении за трактором.

⇨: В рабочем шаблоне появляется символ . Красным цветом отмечено заданное положение углового датчика на дышле.

⇨: Каждый раз при нажатии символа функции треугольник больше или меньше окрашивается красным цветом.

⇨: Система TRAIL-Control будет стремиться направлять прицепное орудие в этом направлении до тех пор, пока вы снова вручную не скорректируете положение.

2.: После разворота, когда склон находится с другой стороны прицепного орудия, угол копируется на другую сторону.

Использование функции компенсации перекоса в ручном режиме

В ручном режиме для компенсации перекоса навесного орудия на склонах требуется ручное вмешательство. При этом можно по своему усмотрению решить, должно ли навесное орудие следовать колее трактора или работать с перекосом.
