Область «Отображение информации о штанге»
В области отображения штанги опрыскивателя Вы найдете следующую информацию:
- ▪
- Кол-во секций
- ▪
- Какие секции выбраны или отключены
- ▪
- Какие секции штанги распрыскивают
Представление
На следующих рисунках показано, как могут выглядеть секции в области отображения информации о штанге:

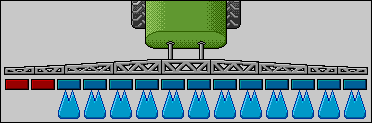

Секции 1 и 2 закрыты и деактивированы.
Секции 1 и 2 закрыты. Все остальные секции открыты и работают.
При активированной функции SECTION-Control дополнительно отображается сине-красный символ приложения SECTION-Control.
Если использование SECTION-Control невозможно, данный символ имеет красный цвет.
Каждый четырехугольник под символом штанги соответствует одному секционному клапану.
Режимы секций
Если переключение секций происходит автоматически с помощью SECTION-Control, необходимо убедиться в том, что секции не отключены посредством коммутатора (S-Box) или джойстика. В этом случае секция была бы отмечена красным крестиком и оставалась закрытой.
Режимы секций с SECTION-Control и S-Box
На полевых опрыскивателях с EDS (индивидуальное включение форсунок) секционные клапаны отсутствуют. Секция состоит из нескольких форсунок, которые включаются посредством модулей EDS. Символ секции разделен на несколько сегментов. Каждый сегмент соответствует одной форсунке.
Режимы секций с EDS
