Проверка возможных норм внесения до приобретения форсунок

Для обеспечения плавной смены форсунок в режиме Vario зоны действия установленных форсунок должны перекрываться. Это означает, что при любом давлении должен существовать вариант выбора подходящей форсунки. Одновременно форсунки нужно выбирать таким образом, чтобы они обеспечивали все нормы внесения, доступные для конкретного полевого опрыскивателя.

При выборе форсунок следует учитывать:

▪: В режиме Vario вычислитель должен обеспечивать возможность активации любой отдельной форсунки и любой комбинации форсунок.

▪: Выбор форсунок влияет на возможные нормы внесения и скорость работы. Для использования функции Vario все эти три параметра должна быть согласованы между собой.

▪: В режиме Vario необходимо обеспечить все нормы внесения в следующем диапазоне: от минимальной нормы внесения с использованием самой малой форсунки под низким давлением до максимальной нормы внесения с одновременным включением всех форсунок под максимальным давлением.

При выборе форсунок вам поможет таблица в приложении вычислителя. В таблице представлены диапазоны мощности выбранных форсунок. Таким образом, любую комбинацию форсунок можно проверить еще до покупки.

Порядок действий

Порядок проверки соответствия запланированной комбинации форсунок реальной потребности:

1.: Активировать режим Vario.

2.: В шаблоне «Комбинир. форсунки» настроить нужные форсунки.

3.: – Aктивировать функцию-помощник для форсунок.

4.: В функции-помощнике указать предусмотренный диапазон давления и рабочую скорость.

5.: – Показать возможные нормы внесения. На рисунках под этой инструкцией даны пояснения к индикации.

6.: Устанавливайте только те форсунки, которые прошли проверку вычислителем и при настройке которых не отобразилось сообщение об ошибке.

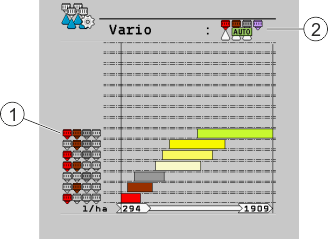

Возможные диапазоны для форсунок красного и серого цвета, в диапазоне давления от 2 до 6 бар

	На графике видно, к каким комбинациям форсунок относится индикаторная полоса.		Индикаторная полоса с необходимыми нормами внесения. Полоса всегда начинается с самого низкого и заканчивается самым высоким давлением.
	Текущий статус функции. Здесь: Активирован режим Vario.		Минимальное и максимальное заданное значение для всех комбинаций форсунок.

При наличии норм внесения, которые невозможны для какой-либо комбинации форсунок, индикатор мигает красно-желтым цветом:

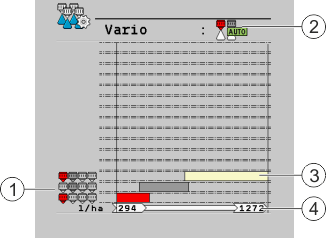

Возможные диапазоны для форсунок красного и зеленого цвета, в диапазоне давления от 1 до 6 бар

Индикатор мигает красно-желтым цветом. Нормы внесения, отображаемые в зоне индикации, не могут быть реализованы с использованием выбранных форсунок.

Во многих случаях в режиме Vario для защиты растений используются 3 форсунки, а четвертая исключается из режима Vario и активируется только вручную при внесении жидких удобрений.

Многопоточный корпус с четырьмя форсунками в режиме Vario. Фиолетовая форсунка исключена.

Нормы внесения рассчитываются без учета фиолетовой форсунки.

Фиолетовая форсунка исключена из режима Vario.

Хотя в режиме выбора также отображаются возможные нормы внесения, необходимость в использовании комбинации без перекрытия отсутствует.
