Управление боковыми форсунками

 JR3_Randdüsen in der Arbeitsmaske

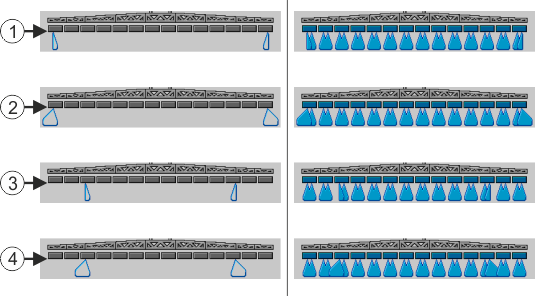

Боковые форсунки в рабочем шаблоне: Слева – перед внесением; справа – во время внесения.
 1
Форсунки для кромок на секциях 1 и 14
 2
Форсунки дальнего опрыскивания на секциях 1 и 14
 3
Форсунки для кромок на секциях 3 и 12
 4
Форсунки дальнего опрыскивания на секциях 3 и 12


Символ функции
Значение
 FS_JR3_RD_Kant AN AUS L  FS_JR3_RD_Kant AN AUS R
Активация и деактивация форсунок для кромок — слева и справа
 FS_JR3_RD_Weit AN AUS L  FS_JR3_RD_Weit AN AUS R
Активация и деактивация форсунок дальнего опрыскивания



Порядок действий



Порядок управления боковыми форсунками:
1.
Остановить внесение.
2.
Перейти к дополнительным шаблонам:
 FS_JR3_Weiter
⇨
На экране должны появиться символы функций, предназначенных для управления боковыми форсунками.
3.
Нажать функциональные клавиши боковых форсунок для их отображения на экране.
⇨
Под символом штанги появляются конусы опрыскивания боковых форсунок. Символы служат только для отображения положения боковых форсунок.
