Функция-помощник для форсунок

Цель функции-помощника для форсунок заключается в следующем:
▪
Здесь можно видеть взаимосвязь типа форсунки с возможными нормами внесения и скоростью.
▪
Здесь необходимо правильно выбрать тип установленной форсунки.
▪
Здесь можно изменить заданное значение.


Символ функции
Значение
 FS_JR3_Taschenrechner wechseln
Меняет рассчитанные данные

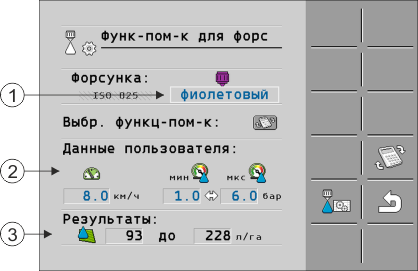

 Düsenassistent 1
Определение возможных норм внесения
 1
Выбранная форсунка
 2
Здесь можно вводить:
- необходимую рабочую скорость
- оптимальное давление для форсунки
 3
Здесь указано, какие нормы внесения для данной форсунки возможны на заданной рабочей скорости.

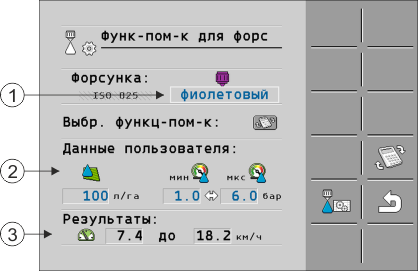

 Düsenassistent 2
Определение подходящих форсунок
 1
Выбранная форсунка
 2
Здесь можно вводить:
- необходимую норму внесения. Она принимается непосредственно от параметра «Заданное значение».
- оптимальное давление для форсунки
 3
Здесь указано, на какой скорости можно достичь этой нормы внесения.



Порядок действий



Порядок расчета норм внесения одной форсунки для данного давления:
1.
Перейдите к шаблону «Функ-пом-к для форс»:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
Нажать FS_JR3_Taschenrechner wechseln, чтобы в области «Данные пользователя» появился символ скорости  Geschwindigkeit.
3.
Для выбора форсунки выберите поле с цветом форсунки.
⇨
В списке содержатся все стандартные форсунки и четыре места для настройки своих форсунок.
4.
В поле  Geschwindigkeit введите нужную рабочую скорость.
5.
В области  SY_JR3_Druckbereich настройте оптимальный диапазон давления, который позволяет получить нужный размер капель для используемой форсунки. Данный параметр имеется в техническом паспорте форсунки.
⇨
Указание: Настроенный здесь диапазон давления не будет использоваться при внесении. Во время работы вам следует самостоятельно позаботиться о том, чтобы опрыскиватель работал в нужном диапазоне давления.
⇨
В области «Результаты» появляются возможные нормы внесения.
Если рассчитанная норма внесения слишком большая или слишком малая:
▪
Измените рабочую скорость.
▪
Установите другие форсунки. Выполните расчет для форсунок другого цвета.



Порядок действий



Расчет можно выполнять также исходя из нужной нормы внесения:
1.
Нажать FS_JR3_Taschenrechner wechseln, чтобы в области «Данные пользователя» появился символ  Istwert .
2.
В поле  Istwert введите нужную норму внесения.
3.
Введите диапазон давления для цвета форсунок.
4.
В области «Результаты» видно, при какой скорости можно достичь нормы внесения.
