Руководство по эксплуатации — SPRAYER-Controller 3.0ИскатьОглавлениеHome

Монтаж и подключениеОбзоры системГлавная система - MAXI


Главная система - MAXI

Данную систему можно расширить. В базовом варианте она состоит из одного вычислителя, подключенного к распределителю сигналов и к разъёму ISOBUS трактора.
 Hauptsystem_V2

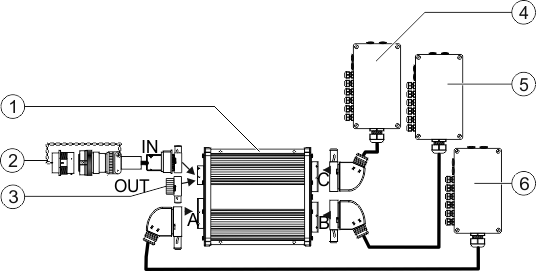

Главная система в варианте MAXI 3.0
 1
ISOBUS-вычислитель SPRAYER-Controller MAXI 3.0
30303187
 2
Кабель для подключения вычислителя к ISOBUS
Подключение к разъёму ISOBUS
Длина кабеля — артикульный номер:
1 м — 3030314301
2,5 м — 3030314601
4 м — 3030314401
5,5 м — 3030314801
6,5 м — 3030314001
8,5 м — 3030314201
11 м — 3030314101
14 м — 3030314701
 3
Защитный колпачок от воды и пыли.
Либо место подключение модулей расширения.

 4
Распределитель сигналов С
В зависимости от модели полевого опрыскивателя
 5
Распределитель сигналов В
В зависимости от модели полевого опрыскивателя
 6
Распределитель сигналов А
В зависимости от модели полевого опрыскивателя
Расширения

Систему можно расширить другими компонентами. При каждом расширении к главной системе подключается дополнительный вычислитель с кабельным стволом и распределителем сигналов. В последующих главах представлены обзоры систем.
