Návod k montáži a obsluze

Konfigurace obsazení kláves joysticku

Terminál Vám nabízí možnost přiřazovat funkce jobrechneru ISOBUS klávesám joysticku. K tomu musí jobrechner ISOBUS a joystick splňovat požadavky specifikace Auxiliary-2 podle normy ISOBUS.

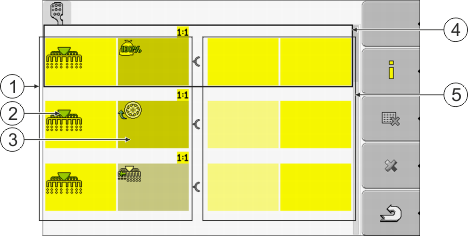

MAA_Auxilary 2_ECU

Výběr funkcí

	Oblast s funkcemi, které máte k dispozici		Kurzor
	Symbol jobrechneru ISOBUS		Oblast pro přiřazení kláves
	Symbol funkce

MAA_Auxilary 2_MFG

Přiřazení kláves. Na příkladu multifunkčního pákového ovladače od spol. Müller-Elektronik

	Barva ukazatele LED (poloha bočního spínače na multifunkčním pákovém ovladači)		Verze multifunkčního pákového ovladače
	Klávesa, které je přiřazena funkce		Softwarová verze multifunkčního pákového ovladače
	Další klávesy

Funkční symbol	Význam
	Informace o verzi
	Smaže všechna přiřazení
	Smaže označená přiřazení
	Potvrdí všechna přiřazení

Postup

Řadič této funkce aktivujete takto:

1.: Přejděte na obrazovku „Ovladače“:
| Service | Ovladače

2.: Na řadiči „Auxiliary 2“ aktivujte hodnotu „Auxiliary2“.

3.: - Restartujte terminál.

Postup

Obsazení kláves nakonfigurujete takto:

þ: Joystick a jobrechner ISOBUS jsou připojeny a podporují protokol „Auxiliary 2“.

þ: Aktivovali jste ovladač „Auxiliary2“.

1.: Přejděte na konfigurační obrazovku joysticku:
| Service | |

⇨: Zobrazí se následující obrazovka:

⇨: Jaké symboly se zde zobrazí, závisí na softwaru připojeného jobrechneru ISOBUS. Toto je jen příklad.

2.: - Vyberte funkci, kterou chcete přiřadit klávese.

⇨: Zobrazí se následující obrazovka:

⇨: Obsah obrazovky závisí na softwaru připojeného joysticku.

3.: Vyberte, které klávese chcete funkci přiřadit. Toto je jen příklad.

4.: - Opusťte obrazovku.

5.: - Restartujte terminál.

⇨: Po restartu se objeví obrazovka s přehledem přiřazení.

⇨: Pokud se tato obrazovka neobjeví, otevřete aplikaci Service.

6.: Potvrďte hlášení „Rolujte až na konec.“

7.: Rolujte otočným knoflíkem v seznamu až dolů.

⇨: Na pravé straně se zobrazí tento symbol v zelené barvě:

8.: - Potvrďte přiřazení. Přiřazení musíte potvrdit znovu po každém restartu.

⇨: Uzavřeli jste přiřazení a můžete stroj obsluhovat joystickem.
