Konfigurowanie modułu przechyleń "GPS TILT-Module"
Instrukcja
- þ
- Moduł przechyleń "GPS TILT-Module" jest podłączony.
- þ
- Ciągnik znajduje się na płaskim podłożu.
- þ
- Sterownik zewnętrznego wskaźnika kierunku Lightbar ME jest dezaktywowany.
- 1.
- Jeżeli między terminalem a modułem przechyleń podłączone są dodatkowe urządzenia (np.: wskaźnik kierunku ME), rozłącz je. Moduł przechyleń musi być bezpośrednio połączony z terminalem. Po konfiguracji modułu przechyleń musisz ponownie podłączyć dodatkowe urządzenia.
- 2.
- Zmierz odległość pomiędzy środkiem odbiornika GPS a powierzchnią ziemi.
- 3.
- Włącz terminal.
- 5.

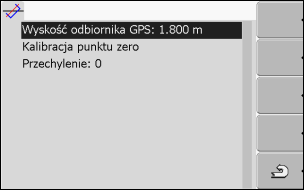

- Wprowadź odległość pomiędzy środkiem anteny GPS a powierzchnią ziemi w wierszu „Wysokość odbiornika GPS”
- 6.
- Ustaw ciągnik na poziomej powierzchni.
- 7.
- Kliknij na „Kalibracja punktu zero”.
- ⇨
- Moduł przechyleń kalibruje swoją pozycję na płaskiej powierzchni.
- ⇨
- Po kalibracji w wierszu "Przechylenie” pojawia się kąt 0. Przy każdym przechyleniu ciągnika kąt ten ulega zmianie.
- 8.
- Podłącz ponownie wszystkie dodatkowe urządzenia, które odłączyłeś na czas konfiguracji.
