Tractor-ECU uygulamasıAraç profilinin eklenmesi


Araç profilinin eklenmesi

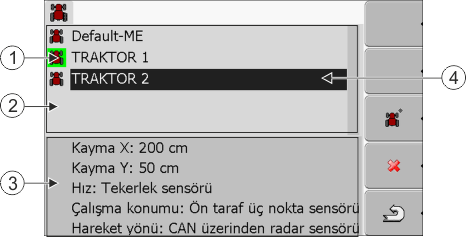

Araç profillerinin listesi
Etkin durumda araç profili (simge yeşil işaretlidir)
İşaretli araç profiline dair bilgiler
Tüm mevcut araç profillerinin listesi
İmleç


Fonksiyon simgesi
Anlamı
Araç profili ekle
Araç profili silinemiyor
Araç profilini sil
Geri



Prosedür



1.
Tractor-ECU uygulamasını ekrana getirin:
 Taste Auswahlmenü aufrufen | Tractor-ECU
2.
 Funktionssymbol GPS-Offset einstellen - Araç listesini ekrana getirin.
3.
 FS_Traktorprofil hinzufügen - Yeni araç profili ekleyin.
⇨
Arayüzde yeni bir araç profili gösterilir.
⇨
Yeni araç profilinin parametrelerini yapılandırabilirsiniz.
