Réalisation d'un diagnostic

Avec le diagnostic, vous pouvez lire les valeurs mesurées à chacune des bornes raccordés dans la boîte de dérivation. De plus, vous pouvez tester si les fonctions du calculateur se comportent comme vous le souhaitez.

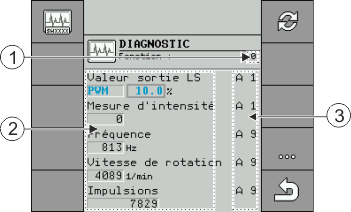

En mode diagnostic vous pouvez voir le masque suivant :


Numéro de la fonction
Conducteur connecté. La signification des abréviations vous est expliquée dans ce chapitre.
Paramètres et valeurs mesurées




Icône de fonction
Signification
Ouvre le masque « Numéros de version »
Réinitialise toutes les données en cours à « 0 ».
Active la fonction suivante.


Les abréviations suivantes peuvent caractériser les calculateurs :


« A », « B », « C »

Les désignations sont analogues à celles du plan de répartition de la boîte de dérivation


Les valeurs suivantes sont possibles selon la fonction des différents composants :


« Fréquence »

Fréquence de la fonction actuellement mesurée.


« Vitesse de rotation »

Vitesse de rotation de la fonction actuellement mesurée.


« Impulsions »

Nombre d'impulsions de la fonction actuellement mesuré.


« Valeur analogique »

Valeur analogique de la fonction actuellement mesurée. La valeur analogique augmente ou diminue toujours proportionnellement.

Exemple: La valeur analogique augmente avec la hauteur d'un capteur de position de travail analogique.


« Mesure d'intensité »

Intensité électrique actuellement mesurée de la fonction. La valeur de l'intensité augmente ou diminue toujours proportionnellement.

Exemple: Plus le moteur électrique tourne vite et plus la valeur mesurée de l'intensité est élevée.


« Entrée »
« low »

La fonction est désactivée. L'entrée est hors tension.
« high »

La fonction est activée. L'entrée est sous tension.


Vous pouvez effectuer les réglages suivants :


« Valeur sortie LS »
« PWM »

Selon la valeur PWM saisie, vous pouvez tester si un moteur électrique ou hydraulique tourne avec la valeur PWM saisie.
« Tour »

Selon la vitesse de rotation, vous pouvez tester le temps nécessaire pour qu'un moteur électrique ou hydraulique atteigne la vitesse de rotation prédéfinie.


« Valeur sortie HS »
« low »

La fonction est désactivée. L'entrée est hors tension.
« high »

La fonction est activée. L'entrée est sous tension.


« Val. sortie HS/LS »
« low »

La fonction est activée ou désactivée. L'entrée est sous tension ou hors tension selon la manière dont la fonction est connectée.
« high »
La fonction est activée ou désactivée. L'entrée est sous tension ou hors tension selon la manière dont la fonction est connectée.


« Pont complet »

Vous pouvez tester les commandes linéaires avec la sélection correspondante.
« Stop »

La fonction est désactivée. La commande linéaire ne se déplace pas.
« +/- »

La commande linéaire se déplace dans une direction. La direction dans laquelle la commande linéaire se déplace dépend de la connexion correspondante.
« -/+ »

La commande linéaire se déplace dans une direction. La direction dans laquelle la commande linéaire se déplace dépend de la connexion correspondante.



Procédure



þ
Le semis est interrompu.
1.
Dans le masque de travail, appuyez sur :
 FS_Einstellungen >  FS_Nächste Seite > ( FS_Nächste Seite) >  FS_Diagnose_erweitert
Le masque « Diagnostic » s'affiche.
Dans ce masque, vous pouvez voir les valeurs mesurées et les possibilités de réglage des différentes fonctions.



Procédure


Lire à cet effet aussi:
Vérification du numéro de version
