Mise en place des capteurs de vitesse de rotation

Les capteurs à effet Hall peuvent être utilisés comme capteurs de vitesse de rotation.




Principe de fonctionnement


L'élément à effet Hall crée une liaison électrique entre le câble vert et le blanc. Pour cela, la face rouge de l'aimant doit se trouver devant le capuchon bleu du capteur.

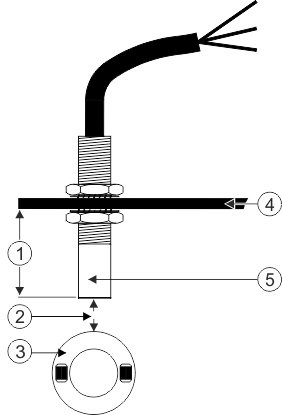

Schéma de principe


Minimum 25 mm
Équerre de fixation
Distance 5-10mm
Détecteur (capuchon bleu)
Anneau magnétique




Affectation des broches du connecteur mâle






Connecteur AMP mâle à 3 broches
Broche
Couleur du câble
Désignation
1
blanc
0VE
2
brun
12VE
3
vert
Signal


Références des pièces de rechange


Numéro d'article
Désignation
30303623
Capteur à effet Hall avec prise AMP mâle à 3 broches, distance de commutation: 5-10mm
