Mise en place des capteurs de niveau

Les capteurs capacitifs peuvent être utilisés comme capteurs de niveau.




Principe de fonctionnement


Un signal est émis lorsque la face plane supérieure du capteur est recouverte, par exemple par les semences.

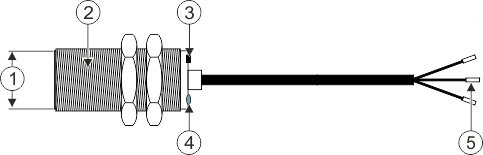

Schéma de principe


Face plane supérieure du capteur
LED ; allumée si détection par le capteur
Capteur capacitif
Embouts de câblage
Vis de réglage de la distance de commutation




Affectation des broches du connecteur mâle






Connecteur AMP mâle à 3 broches
Broche
Couleur du câble
Désignation
1
bleu
0VE
2
brun
12VE
3
noir
Signal


Références des pièces de rechange


Référence
Désignation
30303650
Capteur capacitif à connecteur AMP mâle 3 broches
