Anbau- und Bedienungsanleitung - Mise en place du capteur de position de travail

Mise en place du capteur de position de travail

Les capteurs Reed peuvent être utilisés comme capteurs de position de travail.

Principe de fonctionnement

Un signal est envoyé lorsque la face rouge de l’aimant se trouve devant la face rouge du capteur. Une connexion est alors réalisée entre la ligne de signal du capteur et sa masse.

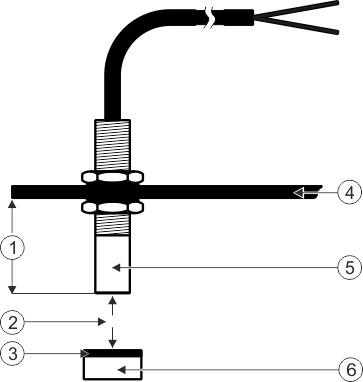

Schéma de principe

	Minimum 25 mm		Équerre de fixation
	Distance 15-25 mm		Capteur (face rouge)
	Pôle sud de l'aimant (face rouge)		Aimant (fixation antimagnétique, par ex. V2A, cuivre, laiton)

Affectation des broches du connecteur mâle

Prise AMP mâle 3 broches

Broche	Couleur du câble	Désignation
1	blanc	GNDE
2	brun
3	vert	Signal

Références des pièces de rechange

Référence	Désignation
30303615	Capteur Reed avec prise AMP mâle
