Vykonanie diagnostiky
Pomocou diagnostiky môžete odčítať namerané hodnoty všetkých pinov, ktoré sú pripojené v rozdeľovači signálov. Okrem toho môžete otestovať, či funkcie počítadla úloh pracujú správne.

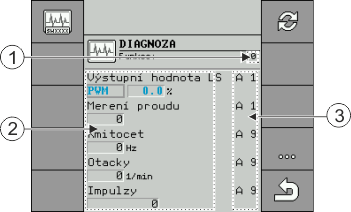

V diagnostike vidíte nasledujúcu masku:
Žily kábla môžu byť označené nasledovnými skratkami:
- ▪
- „A“, „B“, „C“
- Označenia sú analogické s označeniami v schéme obsadenia rozdeľovača signálov.
Vždy podľa funkcie jednotlivých komponentov sú možné nasledujúce hodnoty merania:
- ▪
- „Frekvencia“
- Aktuálne nameraná frekvencia funkcie.
- ▪
- „Pocet otacok“
- Aktuálne nameraný počet otáčok funkcie.
- ▪
- „Impulzy“
- Aktuálne nameraný počet impulzov funkcie.
- ▪
- „Analogova hodnota“
- Aktuálne nameraná analógová hodnota funkcie. Analógová hodnota stúpa alebo klesá vždy proporčne.
- Príkl.: Čím vyššia je pozícia snímača pracovnej polohy, tým vyššia je analógová hodnota.
- ▪
- „Meranie prudu“
- Aktuálne nameraný tok prúdu funkcie. Hodnota merania prúdu stúpa alebo klesá vždy proporčne.
- Príkl.: Čím rýchlejšie sa elektromotor otáča, tým vyššia je hodnota merania prúdu.
- ▪
- „Vstup“
- –
- „low“
- Funkcia je deaktivovaná. Na vstupe nie je žiadne napätie.
- –
- „high“
- Funkcia je aktivovaná. Na vstupe je napätie.
Môžete vykonať nasledujúce nastavenia:
- ▪
- „Vystupna hodnota LS“
- –
- „PWM“
- Vždy podľa zadanej PWM hodnoty môžete otestovať, či sa elektromotor alebo hydraulický motor pri zadanej PWM hodnote otáča.
- –
- „Otac.“
- Vždy podľa počtu otáčok môžete otestovať, aký dlhý čas elektromotor alebo hydraulický motor potrebuje na dosiahnutie zadaného počtu otáčok.
- ▪
- „Vystupna hodnota HS“
- –
- „low“
- Funkcia je deaktivovaná. Na vstupe nie je žiadne napätie.
- –
- „high“
- Funkcia je aktivovaná. Na vstupe je napätie.
- ▪
- „Výst. hodnota HS/LS“ (Výstupná hodnota HS/LS)
- –
- „low“
- Funkcia je aktivovaná alebo deaktivovaná. Vždy podľa toho, ako je funkcia zapojená, sa napätie buď privádza alebo nie.
- –
- „high“
- –
- Funkcia je aktivovaná alebo deaktivovaná. Vždy podľa toho, ako je funkcia zapojená, sa napätie buď privádza alebo nie.
- ▪
- „Plny mostik“
- S príslušným výberom môžete otestovať lineárne pohony.
- –
- „Stop“
- Funkcia je deaktivovaná. Lineárny pohon sa nepohybuje.
- –
- „+/-„
- Lineárny pohon sa pohybuje v jednom smere. V akom smere sa lineárny pohon pohybuje závisí od príslušného pripojenia.
- –
- „-/+“
- Lineárny pohon sa pohybuje v jednom smere. V akom smere sa lineárny pohon pohybuje závisí od príslušného pripojenia.
Postup
>
