Anbau- und Bedienungsanleitung - Montáž snímačov otáčok

Ako snímače otáčok sú vhodné Hallove snímače.

Funkčný princíp

Prostredníctvom Hallovho snímača sa vytvorí spojenie medzi zelenou a bielou žilou kábla. K tomu je potrebné pridržať magnet červenou stranou pred modrým krytom snímača.

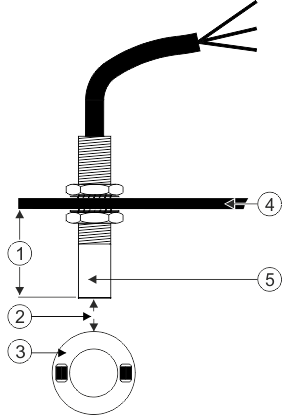

Schematický prehľad

	Min. 25 mm		Upevňovací uhol
	Vzdialenosť 5-10 mm		Snímač (modrý kryt)
	Krúžok s magnetmi

Obsadenie konektorov

3-pólový AMP konektor

Pin	Farba kábla	Označenie
1	biela	0 VE
2	hnedá	12 VE
3	zelená	Signál

Čísla náhradných dielov

Číslo výrobku	Označenie
30303623	Hallov snímač s 3-pólovým AMP konektorom, spínací interval: 5-10 mm
