Montáž snímačov úrovne naplnenia

Ako snímače úrovne naplnenia sú vhodné kapacitné snímače.


 Kapazitivsensor


Funkčný princíp


Signál sa odošle vtedy, keď sa plochá horná strana snímača zakryje, napr. osivom.

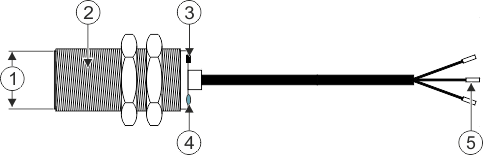

Schematický prehľad


 Kapazitivsensor
 1
Plochá horná strana snímača
 4
LED; indikuje, či snímač zopína
 2
Kapacitný snímač
 5
Koncovky žíl vodiča
 3
Nastavovacia skrutka zmeny spínacieho intervalu




Obsadenie konektorov






3-pólový AMP konektor
Pin
Farba kábla
Označenie
1
modrá
0 VE
2
hnedá
12 VE
3
čierna
Signál


Čísla náhradných dielov


Číslo výrobku
Označenie
30303650
Kapacitný snímač s 3-pólovým AMP konektorom
