Montáž palubného počítača

 Rückansicht

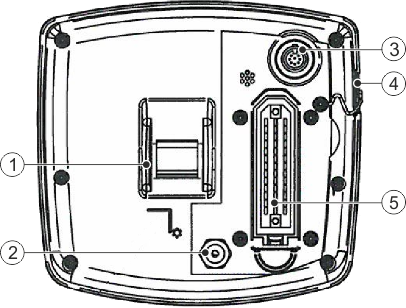

DRILL-Control - Pohľad zozadu
 1
Upevnenie držiaka.
 3
8-pólová prírubová zásuvka.
ASD rozhranie pre použitie SECTION-Control.
 2
Napäťový pripájací kábel
Pre pripojenie k prípojnému káblu batérie.
 4
USB pripojenie
Pre pripojenie USB média.


 5
39-pólová pružná zásuvka.
Pre pripojenie rozdeľovača signálov.



Postup



1.
Na palubný počítač naskrutkujte držiak.
2.
Upevnite držiak s palubným počítačom v kabíne vozidla.
3.
Spojte palubný počítač s rozdeľovačom signálu.
4.
Spojte napäťový pripájací kábel s pripájacím káblom batérie.
