Anbau- und Bedienungsanleitung - Montáž snímačov pracovnej polohy

Ako snímače pracovnej polohy sú vhodné snímače jazýčkového kontaktu.

Funkčný princíp

Signál sa odošle vtedy, keď sa červená strana magnetu podrží pred červeným krytom snímača. Pritom sa vytvorí spojenie medzi signálnym vedením a ukostrením snímača.

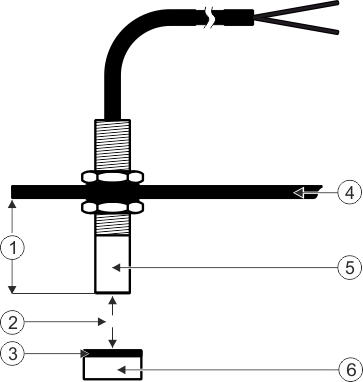

Schematický prehľad

	Min. 25 mm		Upevňovací uhol
	Vzdialenosť 15-25mm		Snímač (červený kryt)
	Južný pól magnetu (červená strana)		Magnet (upevniť antimagneticky, napr.: V2A; meď; mosadz)

Obsadenie konektorov

3-pólový AMP konektor

Pin	Farba kábla	Označenie
1	biela	0 VE
2	hnedá
3	zelená	Signál

Čísla náhradných dielov

Číslo výrobku	Označenie
30303615	Snímač jazýčkového kontaktu s AMP konektorom
